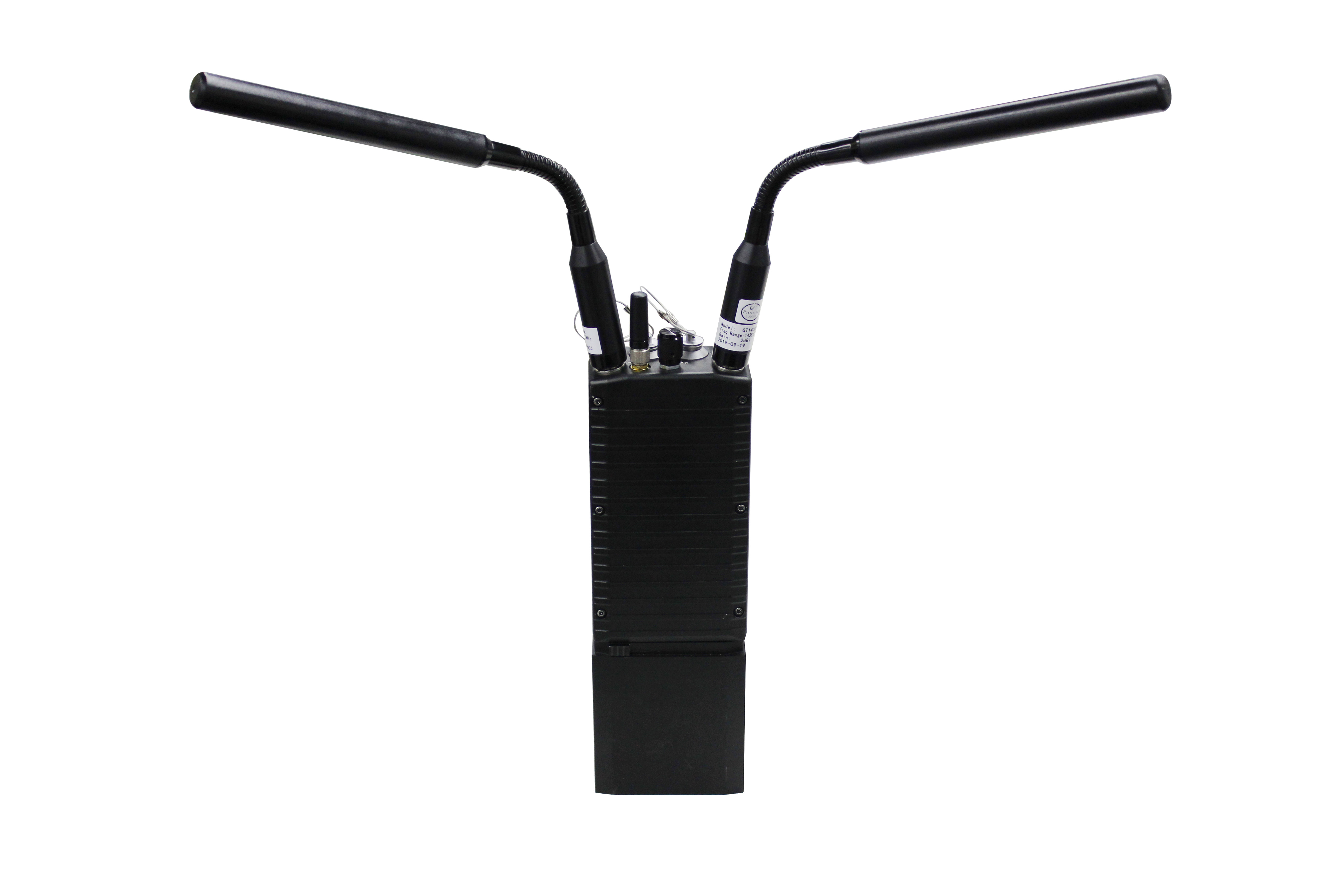

Cảnh sát IP Mesh Radio 4W MIMO AES256 350MHz-4GHz Tùy chỉnh
Lời giới thiệu
MANET2201 là một nút lưới IP không dây, nó có thể truyền dữ liệu âm thanh, video và IP theo thời gian thực, và rơle đa hop của nó có thể tăng khoảng cách truyền không dây.Mạng tự tổ chức của nó tự động chọn đường dẫn, và chế độ mạng linh hoạt. Nó có hiệu suất chống chặn và chống nhiễu mạnh mẽ, và rất phù hợp với giao tiếp di động trong môi trường phức tạp.Nó có thể được áp dụng cho an ninh công cộng., Cảnh sát vũ trang, kiểm soát hỏa lực, phòng không dân sự, quân sự, EOD Robot và UGV để thiết lập thời gian thực và nhanh chóng giao tiếp và phối hợp thống nhất và chỉ huy.
Đặc điểm
■ Không có cơ sở hạ tầng, tự cấu hình và tự chữa lành
■ Tần số 1400MHz-1480MHz (350MHz-4GHz có thể tùy chỉnh)
■ Tốc độ truyền dữ liệu lên đến 80Mbps
■ Dải bay lên đến 1-2km NLOS
■ Hỗ trợ tối đa 9 bước nhảy và không ít hơn 50 nút
■ Truyền dữ liệu IP hoàn toàn minh bạch
■ Hỗ trợ điện thoại nội bộ hai chiều
■ Nhập HDMI tùy chọn
■ Hỗ trợ kết nối WIFI 2.4G/5.8G
■ Hỗ trợ mã hóa AES256
■ Độ bền pin lên đến 4-5 giờ
■ Lớp lắp ráp bền IP65
■ Độ trễ hệ thống thấp
Thông số kỹ thuật
| Đặc điểm truyền tải | |
| Tần số | 350MHz-4GHz tùy chỉnh |
| Tần số mặc định | 1400MHz-1480MHz |
| Băng thông kênh | 2M/5M/10M/20MHz/40MHz |
| Năng lượng đầu ra | 36dBm (4W MIMO 2x2) |
| WIFI | 2.4G/5.8G WIFI (2x100mw) |
| Loại điều chế |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| Tính nhạy cảm số | 96dBm@5MHz BPSK |
| Tỷ lệ truyền | Tối đa 80Mbps |
| Khả năng mạng | 9 lần nhảy và không ít hơn 50 nút |
| Đặc điểm dữ liệu | |
| Giao diện RF | TNC F*2, SMA F*2 |
| Giao diện LAN | Kết nối Lemo 9-pin |
| Giao diện Intercom | Kết nối 7-pin Lemo |
| Giao diện HDMI ((Tự chọn) | Micro HDMI x1 |
| Chỉ báo tín hiệu | 1x đèn LED hai màu (Xanh/Đỏ) |
| Mã hóa | 256-bit AES (mật khẩu được xác định bởi người dùng) |
| Đặc điểm điện | |
| Điện áp hoạt động | DC 16,8V |
| Tiêu thụ năng lượng | ≤12W |
| Pin | 18.5V/3.5Ah |
| Đặc điểm vật lý | |
| Trọng lượng | ≤1,2 kg (w/ pin) |
| Kích thước | 265 * 90 * 40mm (w / pin) |
| Xếp hạng IP | IP65/IP66 |
| Nhiệt độ lưu trữ. | -45°C~85°C |
| Làm việc tạm thời. | -30°C~65°C |
| Độ ẩm làm việc | 5%-95% (Không ngưng tụ) |
Mô tả bảng
1 Chỉ báo tín hiệu
| Tình trạng chỉ số | Sức mạnh tín hiệu | |||
| Vẫn xanh. | Kết nối là vững chắc. | |||
| Đỏ/Xanh nhấp nháy gián đoạn | Kết nối sẽ bị ngắt. | |||
| Đỏ vẫn còn. | Không thể thiết lập liên kết | |||
| Đỏ nhấp nháy | Liên kết không ổn định | |||
| SNR | Màu chỉ số | Tần số nhấp nháy | Topology Color | Giá trị topology |
| 0 | Màu đỏ | N/A | Xanh | 0 |
| 1-12 | Đỏ nhấp nháy | 350ms | Xanh | 1-12 |
| 13-25 | Đỏ/Xanh nhấp nháy | 350ms | Xanh | 13-25 |
| 26-35 | Nhấp nháy xanh | 350ms | Xanh | 26-35 |
| 36-70 | Vẫn xanh. | N/A | Xanh | 36-70 |
| > 70 | Đỏ nhấp nháy | 120ms | Xanh | > 70 |
2 Mic Input Interface
3 Giao diện đầu vào LAN
4 Giao diện ăng-ten WIFI
5 Giao diện ăng-ten lưới
6 Chuyển nguồn
7 Giao diện ăng-ten GPS/BD
8 Giao diện ăng-ten lưới
Biểu đồ topology
■ Loại chuỗi
■ Loại ngôi sao
■ Loại lưới
■ Loại ngẫu nhiên
Bộ dụng cụ
Kiểm tra thực địa
