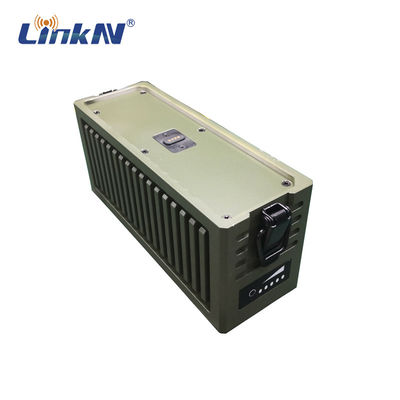

LKAV3702 40dBm Long Distance IP MESH Trạm phát thanh cơ sở 40dBm Điện năng đa hop 82Mbps AES256 Mã hóa

IP MESH Radio Base Station 40dBm Power Multi-hops 82Mbps AES256 Mã hóa

Lời giới thiệu

MANET3702 là một đài phát thanh cơ sở IP MESH công suất cao 40dBm theo phong cách quân sự có thể được áp dụng cho nhiều kịch bản sử dụng. Nó có thể được cài đặt tại một điểm cố định, một chiếc xe đang di chuyển,tàu hoặc tàu không người lái, v.v., bất cứ lúc nào, bất cứ nơi nào, khởi động bằng một phím, không cần cấu hình và thay đổi tham số. Nó có thể cung cấp mạng ổn định trong các tình huống phức tạp từ xa.

Đặc điểm

■băng thông cao lên đến 82Mbps

■Hỗ trợ 2.4G MIMO WIFI

■Truyền dữ liệu toàn IP duplex minh bạch

■Mạng lưới linh hoạt và triển khai nhanh chóng

■Thiết kế IP66 chống ba lớp quân sự

■Hỗ trợ phần mềm Web và PC để quản lý

■Hỗ trợ quét nhiễu tần số

■Kích thước nhỏ gọn và trọng lượng nhẹ

■Hoạt động và bảo trì thuận tiện

■Sử dụng một lần nhấp chuột

Thông số kỹ thuật

Kích thước

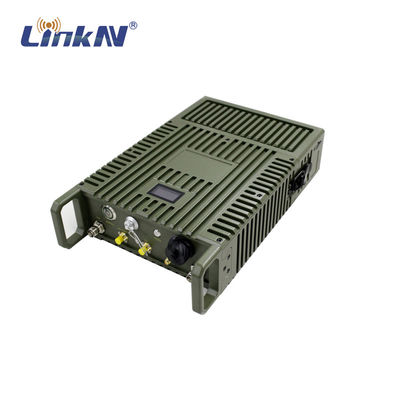

Mô tả bảng

1 Giao diện ăng-ten MESH-1

2 giao diện LAN, RJ45

3 Giao diện ăng-ten WIFI

4 Đèn chỉ LED MESH

5 Giao diện ăng-ten 4G

6 PTT (Mic)

7 Giao diện ăng-ten GPS/BD

8 Bấm nút nguồn

9 Giao diện ăng-ten MESH-2

10 Chỉ số pin

11 khe cắm thẻ SIM

12 Chỉ số LCD kỹ thuật số

Biểu đồ topology

■ Loại chuỗi

■ Loại ngôi sao


■ Loại lưới


■ Loại ngẫu nhiên

Ứng dụng

Một hệ thống MANET là một nhóm các thiết bị di động (hoặc tạm thời cố định) cần cung cấp khả năng phát âm, dữ liệu,và video giữa các cặp thiết bị tùy ý sử dụng các thiết bị khác như các bộ chuyển tiếp để tránh nhu cầu cơ sở hạ tầng.
Có nhiều kỹ thuật được sử dụng để cung cấp khả năng MANET mạnh mẽ, bao gồm:

Tự hình thành / tự chữa lànhlà một đặc điểm quan trọng của các hệ thống MANET. Trong một mạng lưới lưới thực sự, radio có thể tham gia hoặc rời khỏi mạng bất cứ lúc nào,và mạng sẽ liên tục điều chỉnh cấu trúc của nó khi các nút di chuyển so với nhauĐiều này ngụ ý một kiến trúc phi tập trung trong đó không có các đài phát thanh trung tâm "master" cần thiết để quản lý kiểm soát mạng,và liên lạc sẽ tiếp tục tồn tại ngay cả khi một hoặc nhiều nút bị mất.

Liên kết thích nghilà khả năng của mỗi đài phát thanh để cấu hình tối ưu các thông số truyền tải của nó (hình sao, mã hóa FEC,và kỹ thuật MIMO) để tối đa hóa tốc độ dữ liệu và độ bền của các liên kết với mỗi đài phát thanh khác mà nó đang giao tiếp vớiMột đài phát thanh cụ thể có thể giao tiếp với một đài phát thanh gần bằng cách sử dụng tốc độ dữ liệu trên 50 Mbps, trong khi sử dụng tốc độ chỉ 2 Mbps để cung cấp một liên kết mạnh mẽ với một đài phát thanh xa hơn nhiều.Đây là tốc độ bùng nổ gói., nơi sử dụng một vụ nổ 50Mbps rất hữu ích ngay cả đối với một luồng dữ liệu tốc độ thấp hơn nhiều bởi vì nó để lại thời gian phát sóng kênh miễn phí cho các nút khác trong mạng sử dụng.Có tốc độ bùng nổ dữ liệu tiềm năng cao là quan trọng bởi vì ít thời gian phát sóng được tiêu thụ cho các liên kết ngắn hơn, thời gian phát sóng càng nhiều để sử dụng điều chế và mã hóa chậm hơn và mạnh mẽ hơn nhiều trên các liên kết xa.

Đường dẫn thích nghilà một cơ chế để xác định các đường dẫn tiếp xúc tiềm năng được sử dụng khi một luồng dữ liệu cần phải được gửi giữa một cặp vô tuyến nhất định.Nó cần hỗ trợ chức năng tự hình thành tự chữa lành bằng cách thích nghi năng động để sử dụng tất cả các đài phát thanh hiện diện như các rơle tiềm năng và có khả năng chống lại sự mất mát của các đài phát thanh rơleNó cũng phải hoạt động kết hợp với việc điều chỉnh liên kết bởi vì xác định tuyến đường tối ưu cho một luồng dữ liệu đòi hỏi phải xem xét các dữ liệu khác đang chảy qua mạng.cũng như công suất năng động của mỗi liên kết trong mạngVấn đề này rất phức tạp và đòi hỏi tất cả các đài phát thanh phải chia sẻ thông tin về lưu lượng dữ liệu chảy qua chúng và dung lượng liên kết từ mỗi nút đến các nút lân cận khác.Việc chia sẻ thông tin này phải được thực hiện một cách thông minh để nó không tiêu thụ quá nhiều thông lượng mạng có sẵn.

Mạng IP minh bạchcó nghĩa là bất kỳ số máy tính tiêu chuẩn nào,Camera video IP hoặc các thiết bị khác có thể được kết nối với mỗi đài phát thanh di động và giao tiếp thông qua mạng lưới lưới giống như nếu tất cả các thiết bị trong một văn phòng duy nhất với Ethernet dâyCó nhiều cách khác nhau để thực hiện điều này trong MANET.sự lựa chọn tốt nhất là để toàn bộ mạng MANET xuất hiện như thể nó là một công tắc mạng Layer 2 duy nhấtĐiều này có nghĩa là mà không có bất kỳ cấu hình lại địa chỉ IP hoặc các thiết lập khác,một nhóm các thiết bị dựa trên IP làm việc cùng nhau trên một công tắc Ethernet đơn giản có thể được kết nối với đài MANET và tiếp tục hoạt động với sự tự do di động không dây mới.

Giao thông đa phátmang lại một loạt những thách thức độc đáo cho các hệ thống MANET.Hỗ trợ đa phát triển được thực hiện trong các công tắc Layer 2 có dây cơ bản là để sao chép các gói đa phát đến một cổng trên tất cả các cổng khácVí dụ, nếu một máy ảnh video IP được kết nối với một cổng nó sẽ gửi video của nó bằng cách sử dụng các gói được gắn thẻ như multicast.Sau đó máy tính được nối dây đến bất kỳ cổng khác của công tắc có thể khai thác vào luồng video không dâyPhương pháp đơn giản này hóa ra không hoạt động tốt trong một mạng không dây hoạt động như một công tắc Layer 2 bởi vì nhiều thiết bị trong mạng có thể không cần phải xem một multicast cụ thể,và mù quáng gửi multicast đến tất cả các thiết bị do đó tắc nghẽn thông lượng giới hạn của mạng không dây không cần thiếtCác hệ thống MANET tiên tiến hơn cho phép tối ưu hóa thủ công và / hoặc tự động, hạn chế việc truyền đa phát chỉ cho những thiết bị cần một luồng đa phát cụ thể.

Mạng đa kênhis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandPhạm vi bổ sung này có thể có nguồn năng lượng cao hơn hoặc ăng-ten tăng cường cao hơn để cung cấp một lớp xương sống tốc độ cao giữa các phương tiện.Bất kỳ thiết bị vô tuyến nào của binh sĩ cũng có thể liên lạc với bất kỳ thiết bị vô tuyến nào của binh sĩ khác qua không khí., nhưng lớp thứ cấp trên tần số khác có thể làm giảm tắc nghẽn tần số lính và tăng đến khu vực được bao phủ bởi mạng.
Tất cả các khả năng mạng MANET này kết hợp để cung cấp kết nối tốc độ cao mạnh mẽ tương tự như những gì được cung cấp bởi mạng 3G / 4G hiện đại,nhưng trong các kịch bản hoạt động quan trọng khi cơ sở hạ tầng không dây vĩnh viễn không có sẵn.
