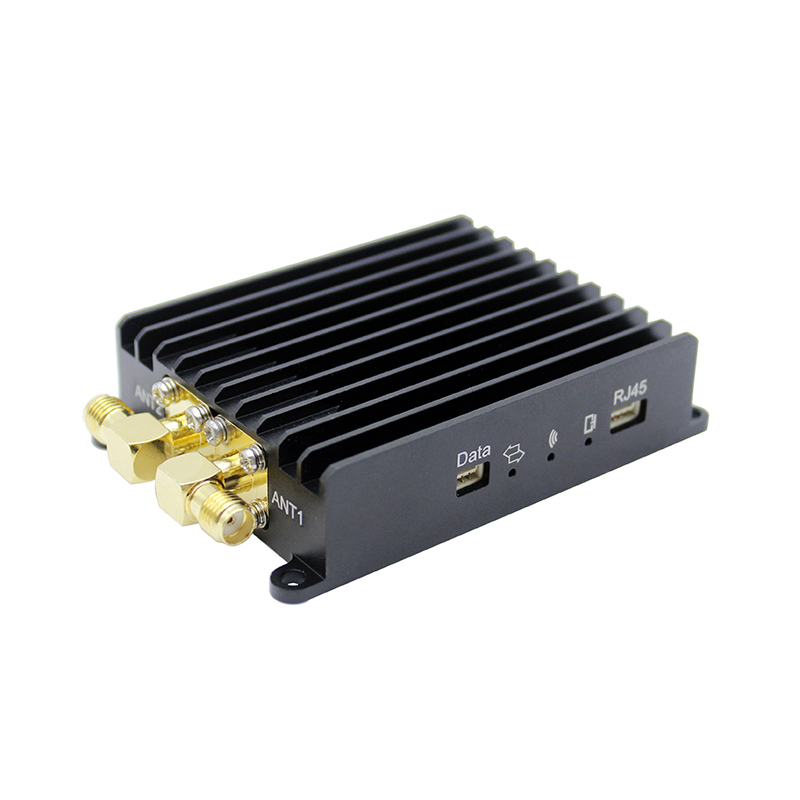

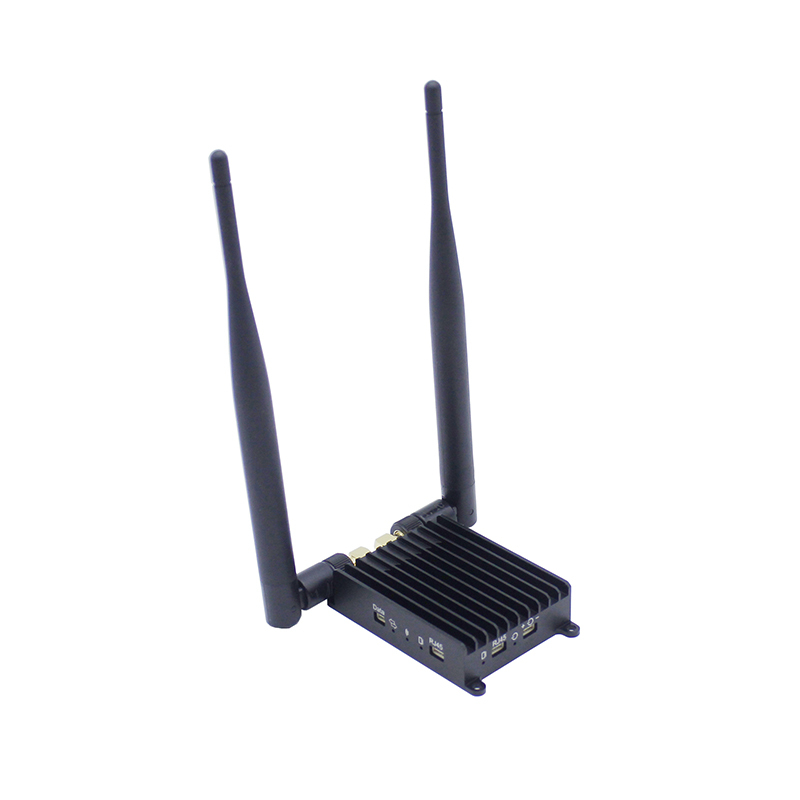

Liên kết dữ liệu video IP Mini Drone 5-15km Mã hóa AES
Giới thiệu
LKAV-3621V2 là một radio IP OFDM kích thước mini hoạt động ở các băng tần 800MHz, 1.4GHz và 2.4GHz, với công nghệ nhảy tần (FHSS) để đảm bảo độ ổn định tốt ngay cả trong điều kiện di chuyển nhanh. Nó hỗ trợ tốc độ dữ liệu lên đến 30Mbps và phạm vi truyền lên đến 5-15km trên không, rất lý tưởng cho các ứng dụng truyền dẫn không dây tầm xa và luồng dữ liệu cao, chẳng hạn như Giám sát, UAV, USV và Robot.
Tính năng
■ Điều chế TDD-OFDM
■ Hỗ trợ 3 băng tần (800HMz/1.4GHz/2.4GHz)
■ Hỗ trợ FHSS bên trong mỗi băng tần
■ 1.4/3/5/10/20MHz năm băng thông kênh
■ Thông lượng tối đa 30Mbps@20MHz
■ Hỗ trợ truyền một-một và một-nhiều
■ Hỗ trợ dữ liệu nối tiếp và video cùng một lúc
■ WebUI để quản lý
■ Mã hóa AES128 (do người dùng định nghĩa)
■ Điều khiển luồng đường lên và đường xuống
■ Kích thước nhỏ gọn và trọng lượng nhẹ
■ Vỏ hợp kim nhôm chắc chắn
Thông số kỹ thuật
| Mục | Thông số |
| Tần số | 806~826MHz,1428~1448MHz,2401~2481MHz |
| Băng thông RF | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| Kênh RF | 1T2R |
| Công suất đầu ra | 25dBm±2 |
| Độ nhạy 800MHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Độ nhạy 1.4GHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Độ nhạy 2.4GHz |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Thông lượng tối đa | Tối đa 30Mbps@20MHz |
| Điều chế | BPSK, 16QAM và 64QAM (TDD-OFDM) |
| Chế độ mạng | Một-một và một-nhiều (tối đa một đến Mười sáu) |
| Giao diện ăng-ten | 2x SMA |
| Giao diện Ethernet | 2x Cổng Ethernet (100M) |
| Cổng nối tiếp | 1x Cổng UART (TTL) |
| Tốc độ Baud | 115200bps |
| Đầu vào video | IPCam |
| Độ trễ kênh | 10ms |
| Mã hóa | AES128 (Do người dùng định nghĩa) |
| Tốc độ di chuyển | Hỗ trợ không dưới 300km/h |
| Đầu vào nguồn | 12VDC (7V-30V) |
| Dòng điện làm việc | ≤0.5A |
| Tiêu thụ điện năng | <6W (3.7W@7V, 4.5W@30V) |
| Kích thước | 78*52*18mm |
| Cân nặng | 85g |
| Nhiệt độ làm việc | -40°C ~ +65°C |

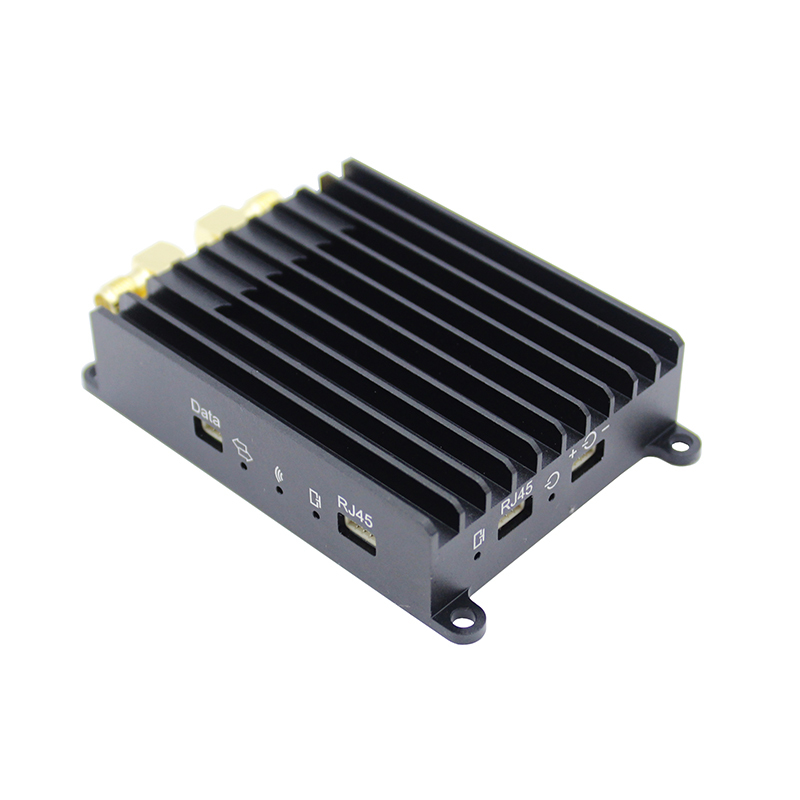

Giao diện trước
Giao tiếp nối tiếp
Vui lòng sử dụng cáp bộ điều hợp nối tiếp USB sang TTL 3.3V để kết nối máy tính của bạn và thiết bị (TTL)
Trên công cụ gỡ lỗi nối tiếp của bạn, vui lòng chọn đúng cổng nối tiếp và các cài đặt khác như sau:
Baud: 115200bps
Dữ liệu: 8 bit
Chẵn lẻ: Không
Dừng: 1 bit
Ghi chú ứng dụng
Nó có thể thực hiện giao tiếp không dây hai chiều đường dài, giao tiếp hai chiều điểm-điểm hoặc giao tiếp hai chiều điểm-đa điểm. Trong giao tiếp điểm-đa điểm, nếu cần truyền thông tin giữa hai nút truy cập thông qua nút trung tâm, mỗi nút nằm trong cùng một mạng cục bộ không dây và tất cả các nút truy cập giao tiếp với nút trung tâm để chia sẻ băng thông không dây và thiết bị tự động phân bổ tốc độ hệ thống đồng đều. Việc truyền dữ liệu từ nút trung tâm đến nút truy cập được gọi là đường xuống và việc truyền dữ liệu từ nút truy cập đến nút trung tâm được gọi là đường lên. Trong giao tiếp điểm-điểm hoặc điểm-đa điểm, đường xuống và đường lên chia sẻ băng thông không dây. Khi thiết bị được vận chuyển, cài đặt mặc định là tỷ lệ tốc độ đường lên trên tốc độ đường xuống = 4:1. Do đó, nếu sử dụng thiết bị để truyền video Camera IP, camera IP phải được kết nối với nút truy cập. Thiết bị sẽ tự động và linh hoạt điều chỉnh tốc độ truyền không dây theo luồng dữ liệu được mang theo. Khi lượng dữ liệu được mang theo nhỏ hơn, khoảng cách truyền sẽ dài hơn trong cùng điều kiện. Do đó, khi sử dụng thiết bị để truyền video Camera IP, có thể tăng khoảng cách truyền không dây bằng cách giảm thích hợp tốc độ bit mã hóa video Camera IP.
Nội dung gói
Chỉ để tham khảo, có thể thay đổi cho từng dự án.
| Tên mục | Mô tả | Số lượng |
| TX | Máy phát (Nút truy cập) | 1 |
| RX | Máy thu (Nút trung tâm) | 1 |
| Ăng-ten cao su | 1.4GHz, 3dBi, SMA Male | 2 |
| Ăng-ten FRP | 1.4GHz, 5dBi, Loại N Male | 2 |
| Cáp Ethernet | 4 chân sang RJ45, 2m | 2 |
| Cáp mở rộng | SMA M sang SMA F, 30cm | 2 |
| Cáp mở rộng | SMA M sang Loại N F có mặt bích, 50cm | 2 |
| Cáp 3 chân TTL | Cáp 3 chân TTL sang 3 chân, 10cm | 2 |
| Nguồn điện | Nguồn điện 12V/1A DC | 2 |
