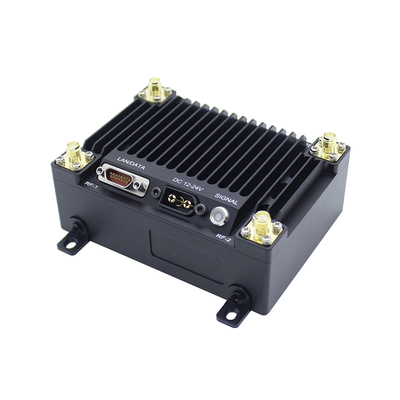

Máy bay không người lái tầm xa Mini Video Data Link FHSS MANET AES256
Lời giới thiệu
MANET9403 là một máy thu mini MANET (Mobile Ad Hoc Network) bền đặc biệt được thiết kế để truyền dữ liệu video UAV. Dựa trên giải pháp FPGA,nó hỗ trợ FHSS (Frequency Hopping) và IFS (Intelligent Frequency Selection)Cung cấp một công suất sản xuất đầy đủ 4 watt. Nó là lý tưởng cho một loạt các triển khai lưới chiến thuật như an ninh công cộng, cảnh sát vũ trang, kiểm soát cháy và quân sự.Khả năng đa bước nhảy của nó có thể làm tăng đáng kể khoảng cách truyền, mỗi bước nhảy có thể bao phủ 50-120km không đối không (LOS). Tốc độ dữ liệu lên đến 56Mbps cho phép nó truyền video, dữ liệu và âm thanh cùng một lúc một cách dễ dàng.Mã hóa AES256 đảm bảo an ninh truyền dữ liệu.
Đặc điểm
■ Hỗ trợ mạng di động đặc biệt (MANET)
■ Tần số 1300-1500MHz (70MHz-6GHz có thể tùy chỉnh)
■ Hỗ trợ FHSS và IFS (Chọn tần số thông minh)
■ Mã hóa AES128/AES256 tùy chọn
■ Điện năng 2x2W
■ Tỷ lệ dữ liệu 48/56/112Mbps tùy chọn
■ 2/4/8/32/64/128/256 nút tùy chọn
■ Hỗ trợ GPS/BD/GLONASS (GNSS)
■ Truyền dữ liệu IP hoàn toàn minh bạch
■ Hỗ trợ quản lý Web
■ API có sẵn để phát triển thêm
Thông số kỹ thuật
| Các thông số RF | |
| Tần số mặc định | 1300-1500MHz (70MHz-6GHz có thể tùy chỉnh) |
| Băng thông kênh | 2.5M/5M/10M/20MHz (40MHz tùy chọn) |
| Hình sóng RF | TDD-COFDM (2T2R) |
| Năng lượng đầu ra | 2x2W, điều chỉnh bước 1dBm |
| Nhận biết sự nhạy cảm | -100dBm @ 2,5MHz |
| Loại điều chế | BPSK/QPSK/16QAM/64QAM (được điều chỉnh) |
| FHSS | Tùy chọn (> 1000 hop/s) |
| IFS | Tùy chọn |
| Các tham số mạng | |
| Kích thước mạng | 2/4/8/32/64/128/256 nút tùy chọn |
| Khả năng Multi-hop | 15 hop (thông điệp ngắn); 10 hop (tiếng nói); 8 hop (video) |
| Phạm vi |
70-120km (Air-to-Air LOS) 30-50km (Ground-to-Ground LOS) |
| Tỷ lệ dữ liệu |
48Mbps@20MHz; 56Mbps@20MHz; 112Mbps@40MHz |
| Tiếp tục | 7ms@2.5MHz/hop |
| Tốc độ di chuyển | > 1000km/h |
| Thời gian bắt đầu | 27s |
| Định vị | GPS/BD/GLONASS (GNSS) |
| Thời gian truy cập mạng | < 1s |
| Mở rộng mạng | WIFI AP |
| Các thông số điện | |
| Điện áp hoạt động | 12-36V DC |
| Tiêu thụ năng lượng | ≤25W |
| Vật lý/Môi trường | |
| Trọng lượng | 300g / 330g |
| Kích thước | 104*76*38mm |
| Làm việc tạm thời. | -40°C~70°C |
| Giao diện | |
| Giao diện LAN | *1 |
| Giao diện hàng loạt | RS232*1 (hoặc TTL) |

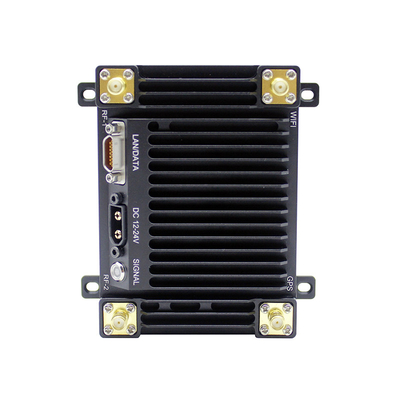

Mô tả giao diện
1 giao diện ăng-ten MESH-2, SMA F
2 Giao diện ăng-ten WIFI/LoRa, SMA F
3 giao diện đầu vào HDMI, Mini HDMI
4 Giao diện ăng-ten GPS, SMA F
5 Giao diện ăng-ten MESH-1, SMA F
6 lỗ gắn x4
7 Giao diện LAN/TTL (kết nối J30J-15TJ, PIN 1, 2, 3 và 4 cho LAN, PIN 5, 6 và 7 cho TTL GND, TX và RX)
8 Giao diện đầu vào điện (XT60)
9 Chỉ báo tín hiệu
| SNR | Chất lượng liên kết | Topology Color |
| SNR ≥ 17 | Tốt lắm. | Xanh sâu |
| 12 ≤ SNR < 17 | Tốt lắm. | Xanh nhạt |
| 7 ≤ SNR < 12 | Được rồi. | Màu vàng |
| 2 ≤ SNR <7 | Trung bình | Cam |
| -10 < SNR <2 | Không tốt | Màu đỏ |
| SNR = -10 | Không kết nối. | N/A |
