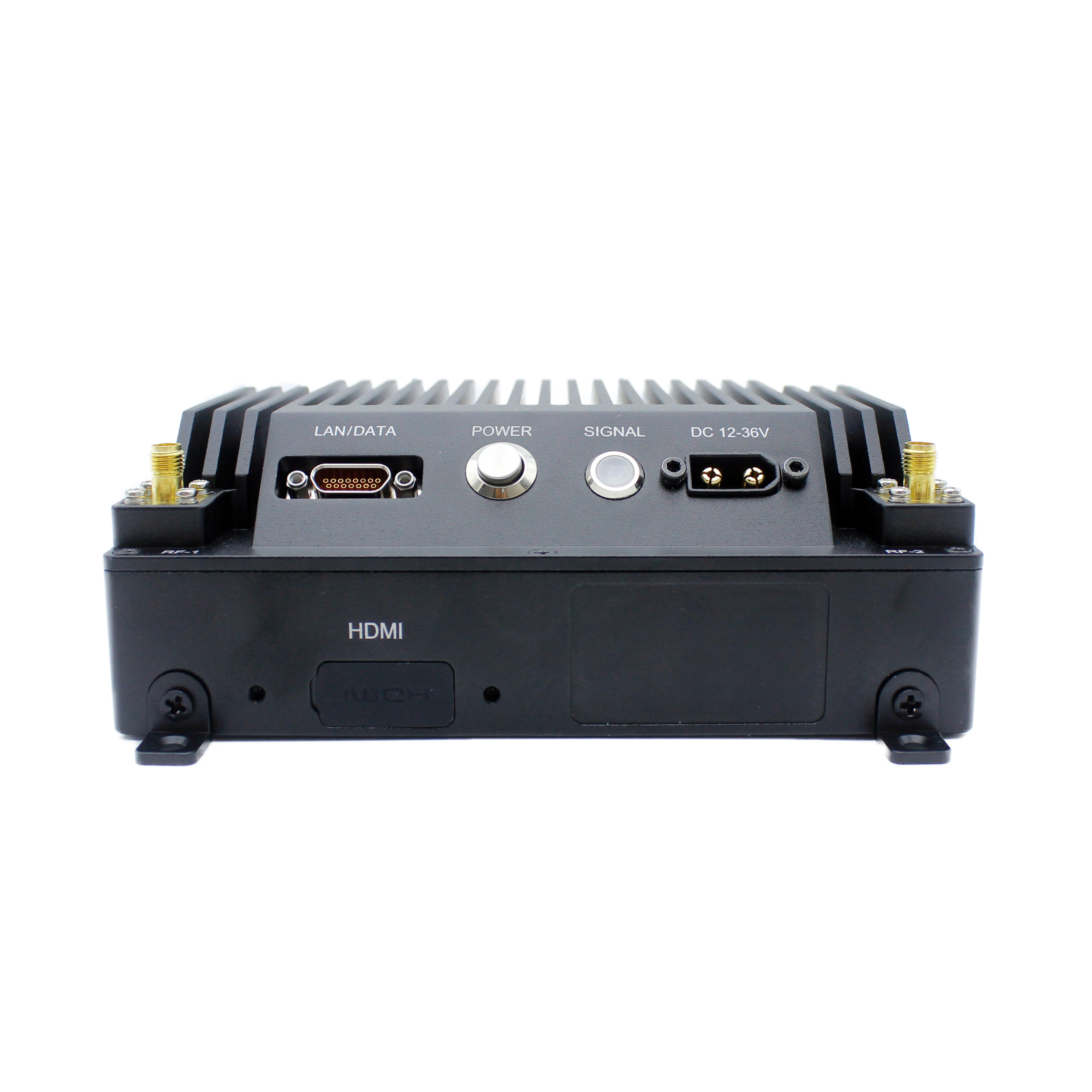

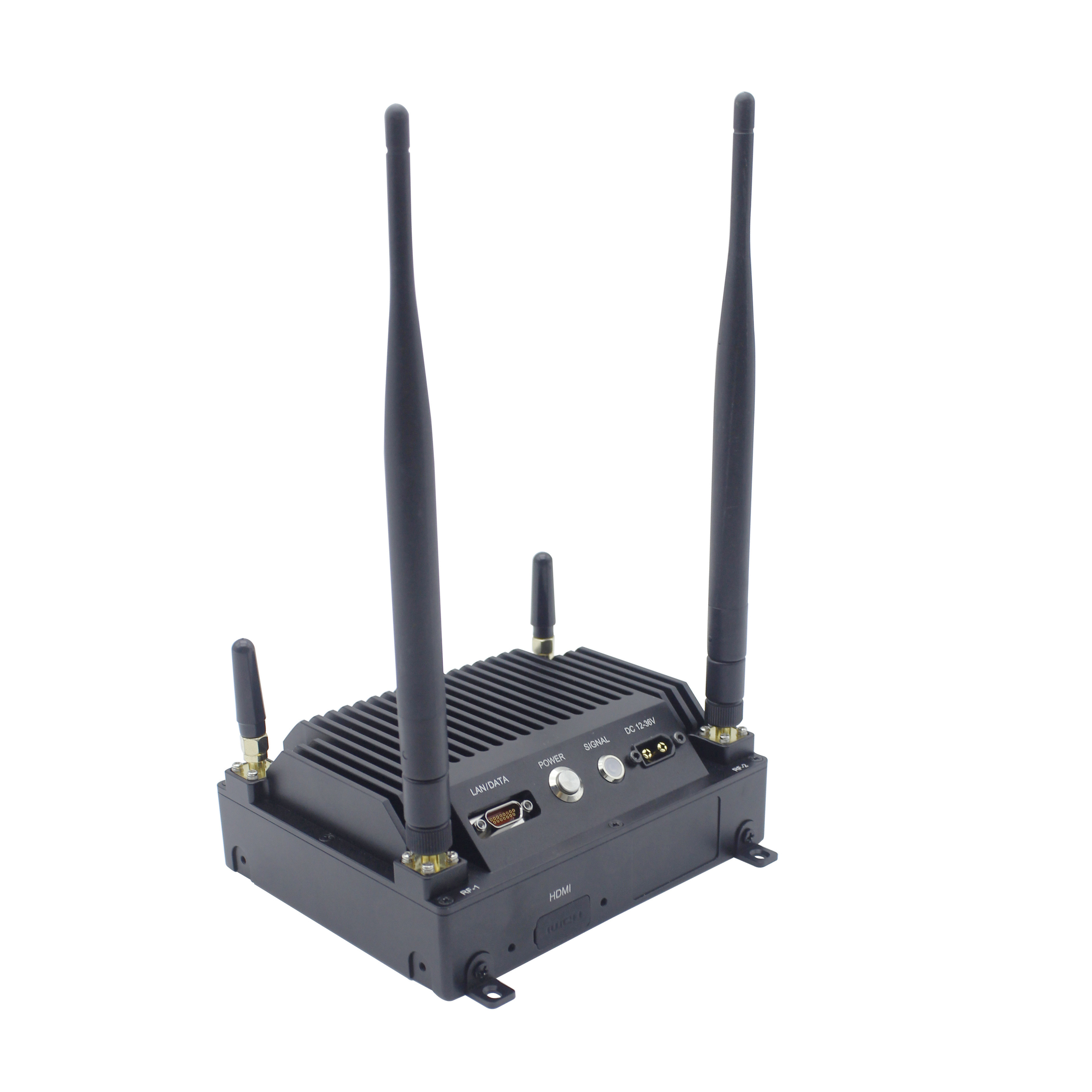

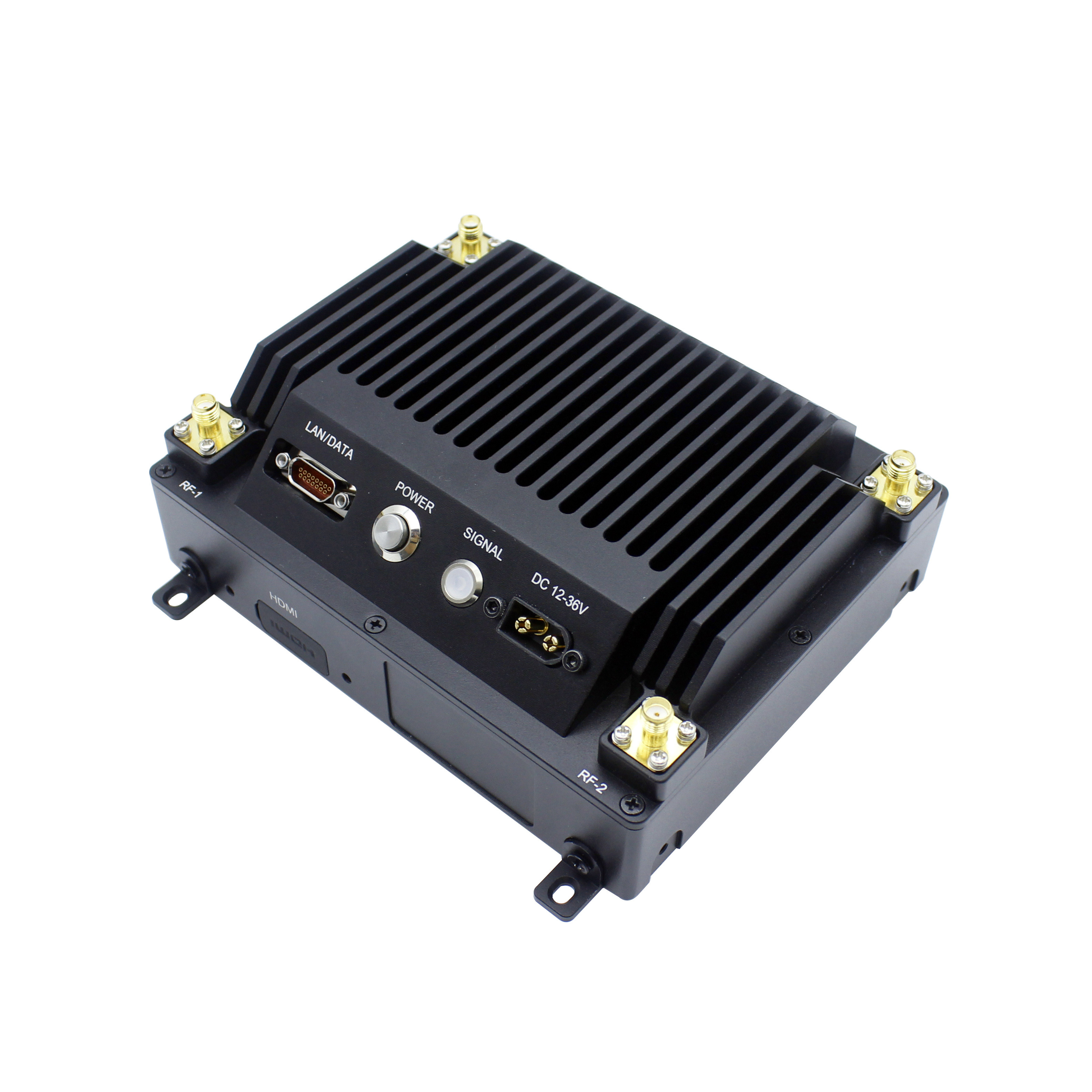

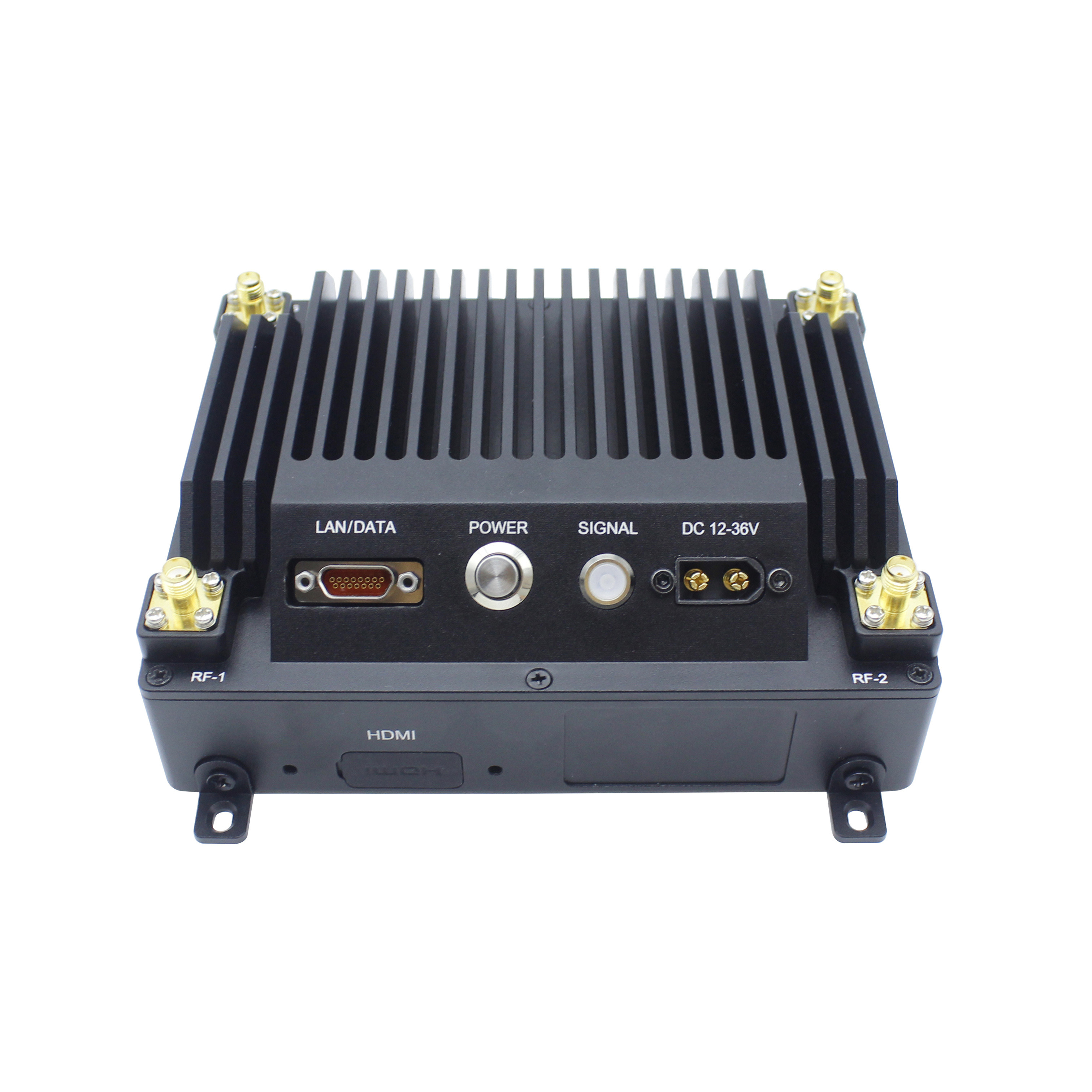

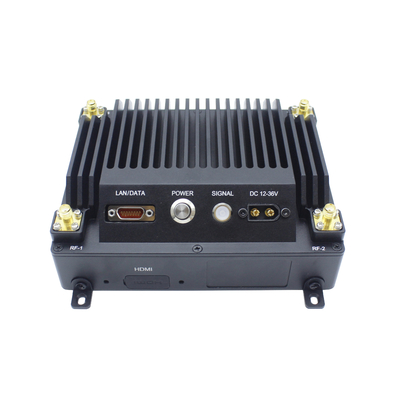

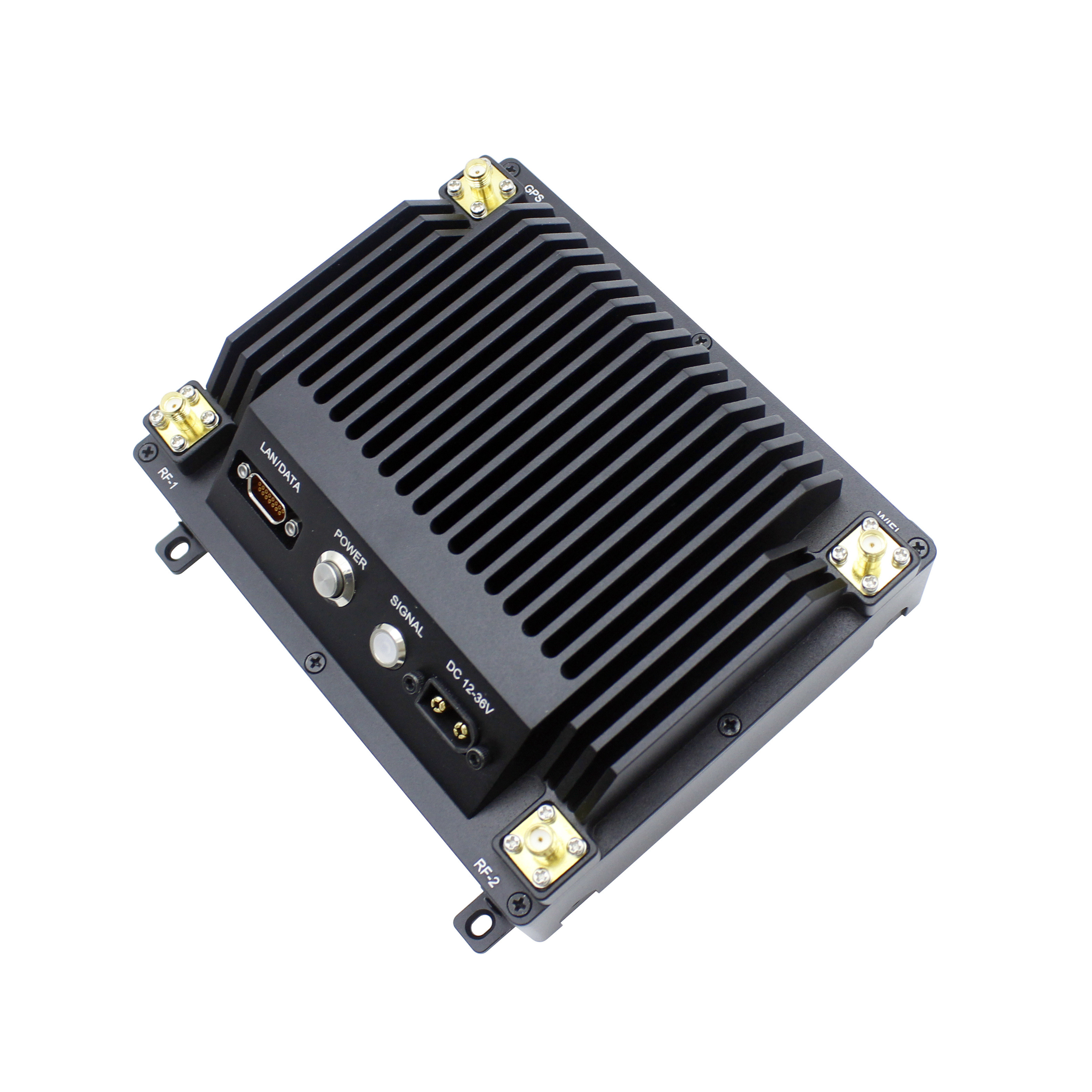

MANET9402 là một máy thu MANET (Mobile Ad Hoc Network) mạnh mẽ được thiết kế đặc biệt cho truyền dữ liệu video UAV. Dựa trên giải pháp FPGA,nó hỗ trợ FHSS (Frequency Hopping) và IFS (Intelligent Frequency Selection)Nó là lý tưởng cho một loạt các triển khai lưới như an ninh công cộng, cảnh sát vũ trang, kiểm soát hỏa hoạn và.Khả năng đa bước nhảy của nó có thể làm tăng đáng kể khoảng cách truyền, mỗi bước nhảy có thể bao phủ 50-120km không đối không (LOS). Tốc độ dữ liệu lên đến 56Mbps cho phép nó truyền video, dữ liệu và âm thanh cùng một lúc một cách dễ dàng.Mã hóa AES256 đảm bảo an ninh truyền dữ liệu.
1- Hỗ trợ.Mạng di động đặc biệt (MANET)
2Tần số 1300-1500MHz (70MHz-6GHz có thể tùy chỉnh)
3.Hỗ trợ FHSS và IFS (Chọn tần số thông minh)
4.Hỗ trợ mã hóa AES256
5.2x5W
6Tốc độ truyền dữ liệu lên đến 56Mbps
7.Hỗ trợ tối đa 32 nút
8.Hỗ trợ GPS/BD/GLONASS (GNSS)
9- Truyền dữ liệu IP hoàn toàn minh bạch
10.Hỗ trợ quản lý WebUI
11. Với đầu vào HDMI
| Các thông số RF | |
| Tần số mặc định | 1300-1500MHz (70MHz-6GHz có thể tùy chỉnh) |
| Băng thông kênh | 2.5M/5M/10M/20MHz (40MHz tùy chọn) |
| Hình sóng RF | TDD-COFDM (2T2R) |
| Năng lượng đầu ra | 2x5W, điều chỉnh bước 1dBm |
| Nhận biết sự nhạy cảm | -100dBm @ 2,5MHz |
| Loại điều chế | BPSK/QPSK/16QAM/64QAM (được điều chỉnh) |
| FHSS | Tùy chọn (> 1000 hop/s) |
| IFS | Tùy chọn |
| Các tham số mạng | |
| Kích thước mạng | Tối đa 32 nút (có thể tùy chỉnh) |
| Khả năng Multi-hop | 15 hop (thông điệp ngắn); 10 hop (tiếng nói); 8 hop (video) |
| Phạm vi | 30 khoảng cách dài (LOS từ mặt đất đến mặt đất) 70-120km ((Luồng không khí LOS) |
| Tỷ lệ dữ liệu | Tối đa 28Mbps@10MHz & 56Mbps@20MHz |
| Tiếp tục | 7ms@2.5MHz/hop |
| Tốc độ di chuyển | >1000km/h |
| Thời gian bắt đầu | 27s |
| Định vị | GPS/BD/GLONASS (GNSS) |
| Thời gian truy cập mạng | <1s |
| Mở rộng mạng | WIFI AP |
| Các thông số điện | |
| Điện áp hoạt động | 12-36V DC |
| Tiêu thụ năng lượng | ≤ 237dBm |
| Vật lý/Môi trường | |
| Trọng lượng | 820g |
| Kích thước | 142*116*40mm |
| Làm việc tạm thời. | -40°C~70°C |
| Giao diện | |
| Giao diện LAN | *1 |
| Giao diện hàng loạt | RS232*1 (hoặc TTL) |
| Giao diện video | Mini HDMI*1 |
Nó được sử dụng rộng rãi trong các bộ phận quan trọng như an ninh, phòng không dân sự, phòng thủ dân sự, phòng cháy, phòng cứu hộ khẩn cấp và phòng cháy rừng, giao thông vận tải, hải quan,đường sắt, mỏ dầu, mỏ, bảo tồn nước, điện, tài chính, phát sóng trực tiếp của các đài truyền hình, v.v.
Linkav technology (Shenzhen) Co., Ltd có nhiều bằng sáng chế với quyền sở hữu trí tuệ độc lập,đã thiết lập một hệ thống chất lượng tốt và hệ thống tiêu chuẩn quốc gia phù hợp với tiêu chuẩn ISO9001, và sản xuất các sản phẩm tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia và các tiêu chuẩn được quốc tế công nhận như CCC, CE, FCC, vv. It has obtained the Radio Transmission Equipment Model Approval Certificate issued by the Ministry of Industry and Information Technology of China and has passed the wireless product testing certification of the Ministry of Public Security.
