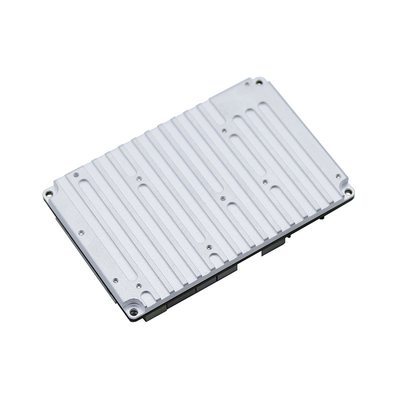

Trọng lượng nhẹ RS232 OEM Mainboard 5km UAV Video Data Link Module
5km UAV Video Data Link Module 500mw 350MHz-1800MHz Có thể tùy chỉnh
Về LinkAV
Được thành lập vào năm 2005, LinkAV đã dành riêng cho việc thiết kế và sản xuất các hệ thống truyền tải video / dữ liệu không dây di động bao gồm COFDM, IP MESH và loạt 4G-LTE,với một nhóm kỹ sư chuyên nghiệp để cung cấp dịch vụ phù hợp (OEM)LinkAV phục vụ một cơ sở khách hàng đa dạng, đòi hỏi cao từ cảnh sát / quân đội đến công dân bình thường, từ UAV đến UGV / Robot, từ mỏ dầu đến rừng, từ nước ngoài đến Trung Quốc đại lục.
LinkAV là nhà sản xuất hàng đầu Trung Quốc (OEM) của các hệ thống thông tin và truyền thông không dây sáng tạo.Các hệ thống liên kết dữ liệu tiên tiến của chúng tôi là lý tưởng cho các giao tiếp quan trọng trong các hệ thống không người lái chiến thuật như xe không người lái (UGV), các phương tiện bay không người lái (drones, UAVs) và các phương tiện mặt đất không người lái (USVs), và được thiết kế với tính di động và đáng tin cậy trên hết.
Lời giới thiệu
LKAV-6614 là một đài phát thanh IP cỡ nhỏ hoạt động ở băng tần 1400MHz, với phổ phổ rộng để đảm bảo sự ổn định tốt ngay cả trong điều kiện chuyển động nhanh.11 giao thức và có thể được nhanh chóng kết nối với các thiết bị khác như Android thiết bị đầu cuối thông minh thông qua USB hoặc giao diện thiết bị đầu cuối mạngNó hỗ trợ tốc độ dữ liệu lên đến 90Mbps và phạm vi truyền lên đến 2-3km (NLOS mặt đất đến mặt đất) / 10-20km (LOS không khí đến mặt đất),là lý tưởng cho các ứng dụng không dây đường dài và lưu lượng dữ liệu cao, chẳng hạn như UAV/USV/UGV và giám sát không dây.
Đặc điểm
■ 350MHz~1800MHz tần số tùy chỉnh
■ Hỗ trợ phổ phổ rộng
■ Độ rộng băng thông 2.5/5/10/20/40MHz có thể điều chỉnh
■ Lượng truyền tối đa 90Mbps @ 40MHz
■ Truyền thông IP đầy đủ
■ Hỗ trợ video và dữ liệu cùng một lúc
■ Tầm bắn dài lên đến 10-20km (LOS không-đất)
■ WebUI cho quản lý
■ Mã hóa WPA-PSK/WAP2-PSK (mật khẩu được xác định bởi người dùng)
■ Kích thước nhỏ gọn và trọng lượng nhẹ
Thông số kỹ thuật
| Tần số | 1412MHz~1462MHz (350MHz-1800MHz có thể tùy chỉnh) |
| Dải băng thông RF | 2.5M/5M/10M/20M/40MHz |
| Năng lượng đầu ra | 27dBm |
| Nhận được sự nhạy cảm | Max -96dBm@20MHz 6Mbps |
| Lượng truyền tối đa | Max 90Mbps @ 40MHz |
| Loại điều chế |
BPSK, QPSK, CCK, OFDM, COFDM 16-QAM, 32-QAM, 64-QAM |
| Quản lý | WebUI |
| Giao diện RF | MMCX |
| Số kênh | 14 |
| Giao diện Ethernet | 1x Ethernet (100M) |
| Cổng hàng loạt | 1xTTL, 1xRS232 |
| Tỷ lệ Baud | 1200bps ~ 115200bps (Tiêu chuẩn 115200bps) |
| Mã hóa | WPA-PSK/WAP2-PSK (được xác định bởi người dùng) |
| Điện vào | 9-24V |
| Tiêu thụ năng lượng | Trung bình 3-37dBm, tối đa 8W |
| Kích thước | 62 x 45,3 x 7mm (L x W x H) |
| Trọng lượng | 20g |
| Làm việc tạm thời. | -40°C ~ +65°C |
| Độ ẩm làm việc | 5% ~ 95% (Không ngưng tụ) |
| Nhiệt độ lưu trữ. | -40°C ~ +85°C |
RF Parameter
| TX | ||||||||||||||
| Điểm | Loại điều chế | Tỷ lệ truyền dữ liệu (20MHz) | Năng lượng đầu ra | |||||||||||
| 0 | BPSK | 7.2Mbps | 27dBm | |||||||||||
| 1 | QPSK | 14.2Mbps | 27dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | 27dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | 27dBm | |||||||||||
| 4 | 16-QAM | 43.3Mbps | 27dBm | |||||||||||
| 5 | 64-QAM | 57.8Mbps | 26dBm | |||||||||||
| 6 | 64-QAM | 65.0Mbps | 25dBm | |||||||||||
| 7 | 64-QAM | 72.2Mbps | 25dBm | |||||||||||
| RX | ||||||||||||||
| Điểm | Loại điều chế | Tỷ lệ truyền dữ liệu (20MHz) | Nhạy cảm | |||||||||||
| 0 | BPSK | 7.2Mbps | -97dBm | |||||||||||
| 1 | QPSK | 14.2Mbps | -97dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | -95dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | -92dBm | |||||||||||
| 4 | 16-QAM | 43.3Mbps | -91dBm | |||||||||||
| 5 | 64-QAM | 57.8Mbps | -87dBm | |||||||||||
| 6 | 64-QAM | 65.0Mbps | -84dBm | |||||||||||
| 7 | 64-QAM | 72.2Mbps | -80dBm | |||||||||||
| Các kênh | ||||||||||||||
| Kênh | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||
| Tần số | 1412 | 1417 | 1422 | 1427 | 1432 | 1437 | 1442 | 1447 | 1452 | 1457 | 1462 | |||
Kích thước

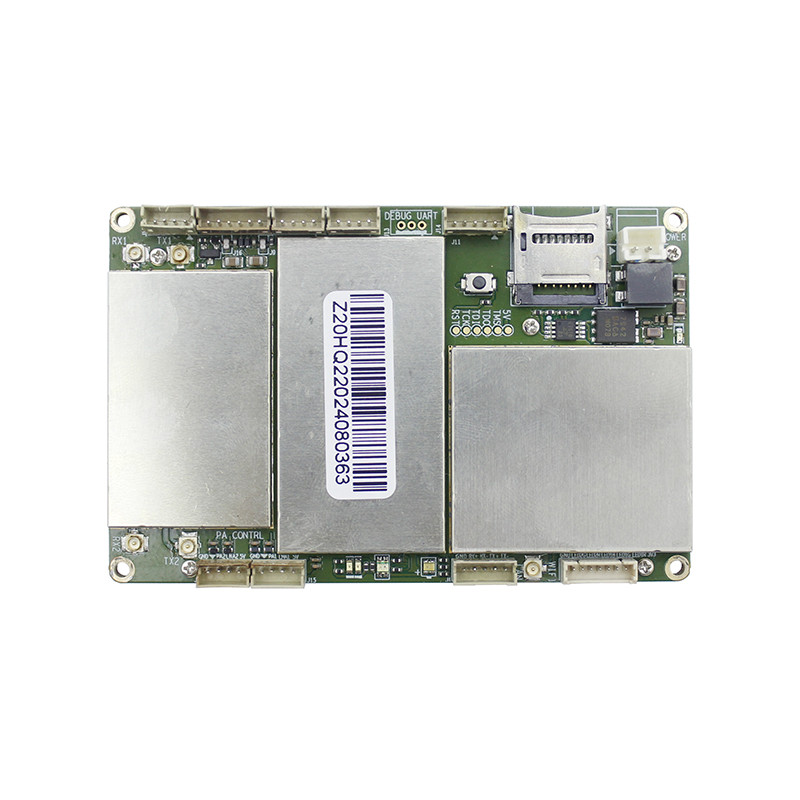

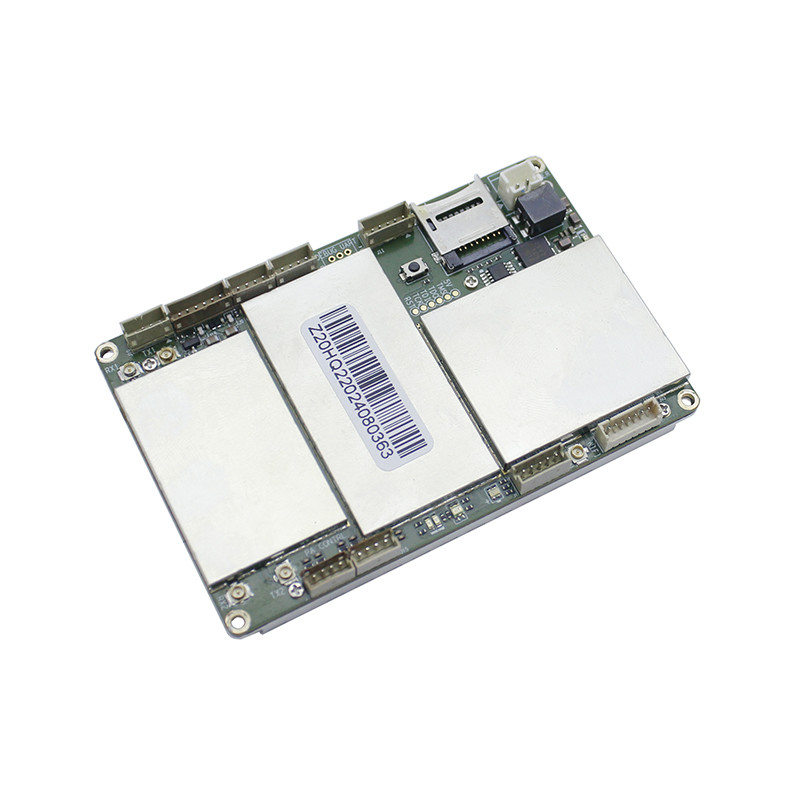

Mô tả bảng
1 Giao diện RF - MMCX
2 cổng hàng loạt TTL (4 pin)
3 cổng nối tiếp RS232 (4-pin)
4 cổng USB (4 pin)
5 cổng USB (4 pin)
6 cổng Ethernet (4 pin)
7 cổng nguồn (4 pin)
Cổng HDMI 8 (được lưu trữ)
9 Cổng hàng loạt bên trong (được lưu giữ)
Ứng dụng
Câu hỏi thường gặp
Q1: Bạn là một nhà sản xuất hoặc một công ty thương mại?
Chúng tôi là nhà sản xuất chuyên về hệ thống truyền tải không dây.
Q2: Tại sao tôi nên chọn bạn?
Bạn sẽ nhận được giá cạnh tranh, chất lượng hàng đầu, dịch vụ hài lòng và bảo hành lâu dài.
Q3: Tôi có thể có loại dịch vụ sản phẩm nào?
Dịch vụ OEM & ODM.
Q4: Bạn cung cấp loại bảo hành nào?
Chúng tôi cung cấp bảo hành 1 năm và bảo trì suốt đời.
Q5: Điều khoản thanh toán là gì?
Chúng tôi chấp nhận chuyển khoản ngân hàng, PayPal, hoặc thanh toán bằng tiền mặt.
Q6: Bao bì & vận chuyển?
Thùng carton màu nâu trung tính & Tàu qua DHL, FedEx, UPS, TNT hoặc bằng đường hàng không / biển.
Q7: Bao lâu để giao hàng?
1-3 tuần cho mô hình thông thường và 3-5 tuần cho mô hình tùy chỉnh.
Q8: Tôi có thể đặt 1 mẫu để thử không?
Vâng, chúng tôi chào đón đơn đặt hàng mẫu, các mẫu hỗn hợp được chấp nhận.
Q9: Bạn có giới hạn MOQ không?
Không giới hạn, 1 phần trăm là chấp nhận được.
Q10: Có được in logo của tôi trên sản phẩm không?
Vâng, xin vui lòng thông báo cho chúng tôi chính thức trước khi sản xuất và xác nhận thiết kế đầu tiên.
