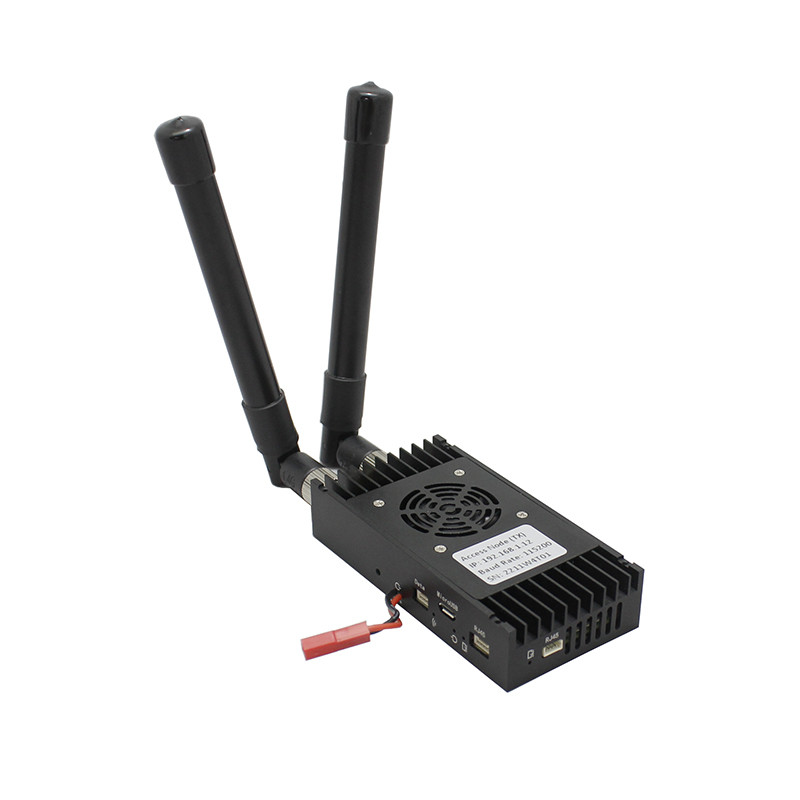

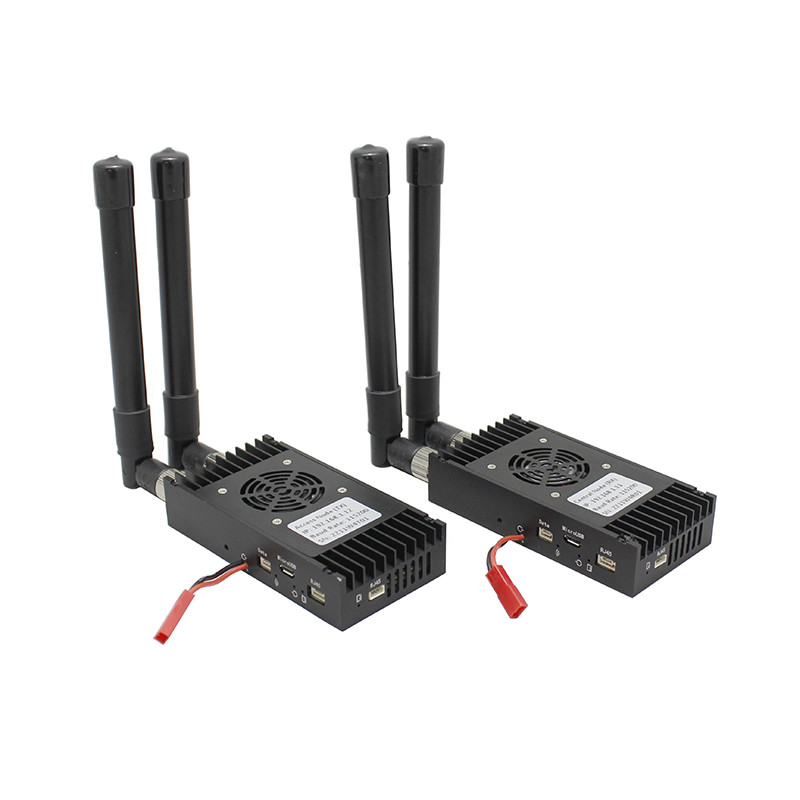

LKAV3621 320mw 15km Quân sự Truyền thông UAV nhỏ gọn Máy bay không người lái Video IP MESH Data Link Transceiver

LKAV3621 320mw 15km UAV Drone Video IP MESH Dữ liệu liên kết

Lời giới thiệu

LKAV3621 là một đài phát thanh OFDM IP kích thước nhỏ hoạt động ở các băng tần 800MHz, 1.4GHz và 2.4GHz, với công nghệ nhảy tần số (FHSS) để đảm bảo sự ổn định tốt ngay cả trong điều kiện chuyển động nhanh.Nó hỗ trợ tốc độ dữ liệu lên đến 30Mbps và phạm vi truyền lên đến 10-20km không-đất, là lý tưởng cho các ứng dụng truyền không dây đường dài và lưu lượng dữ liệu cao, chẳng hạn như giám sát / UAV / USV / Robotics.

Đặc điểm

■TDD-OFDM điều chế

■Hỗ trợ 3 băng tần (800HMz/1.4GHz/2.4GHz)

■Hỗ trợ FHSS trong mỗi dải

■1,4/3/5/10/20MHz 5 kênh băng thông

■Tổng thông lượng 30Mbps @ 20MHz

■Hỗ trợ truyền một đến một và một đến nhiều

■Hỗ trợ dữ liệu hàng loạt và video cùng một lúc

■Tối đa 10-20km LOS (không-đất)

■WebUI cho quản lý

■ mã hóa AES128 (được xác định bởi người dùng)

■Uplink và downlink stream control

■Kích thước nhỏ gọn và trọng lượng nhẹ

■Bộ chứa hợp kim nhôm cứng

Thông số kỹ thuật

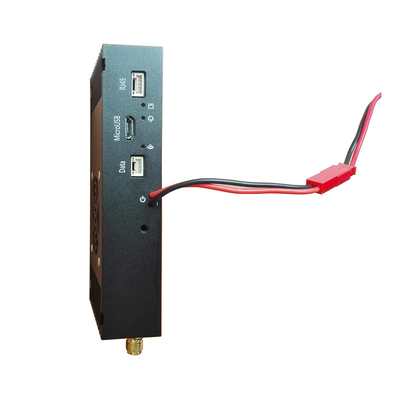

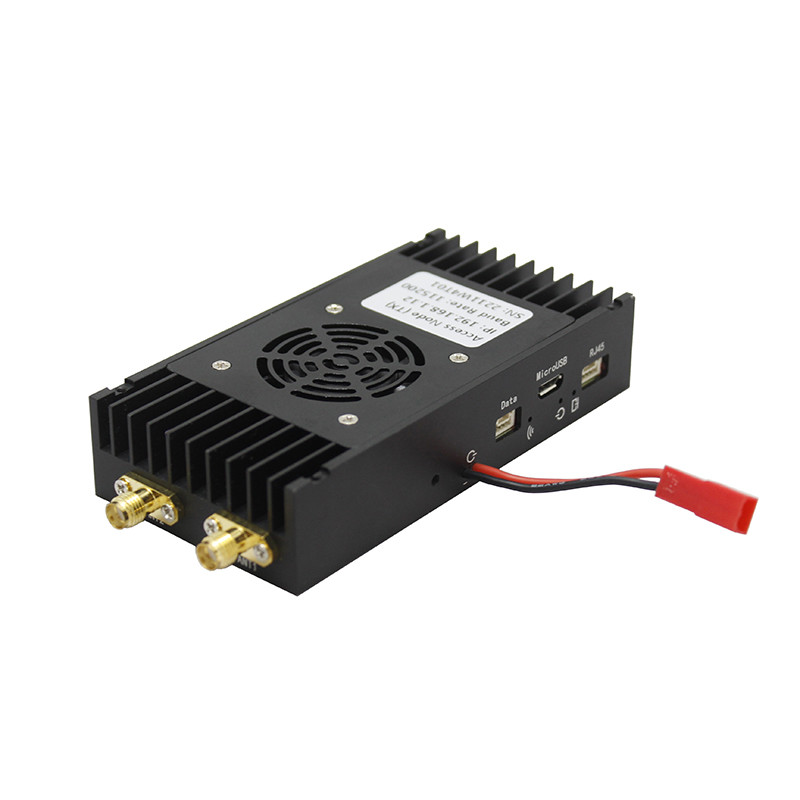

Nhìn phía trước

1 Cáp điện - đường đầu vào nguồn điện, màu đỏ là VDD, màu đen là GND

2 cổng UART dữ liệu (GND, Rx, Tx) 3.3V TTL

3 Link Status Indicator - Khi thiết bị hoạt động như một nút truy cập, nếu kết nối với nút trung tâm là bình thường, chỉ báo sẽ luôn được bật.chỉ số này đã tắt.

4 Cổng Micro USB - Để bảo trì phần mềm thiết bị.

5 Chỉ số năng lượng (màu đỏ) - Luôn luôn bật trong quá trình hoạt động bình thường.

6 Chỉ số cổng Ethernet 2 ️ Nhấp nháy theo dòng dữ liệu khi hoạt động bình thường.

7 Cổng Ethernet 2 (RN, RP, TN, TP) - Cổng Ethernet 1 và 2 được nối cầu bên trong.

8 Chỉ báo cổng Ethernet 1 Đèn nhấp theo dòng dữ liệu khi hoạt động bình thường.

9 Cổng Ethernet 1 (RP, RN, TP, TN) - Cổng Ethernet 1 và 2 được nối cầu bên trong.

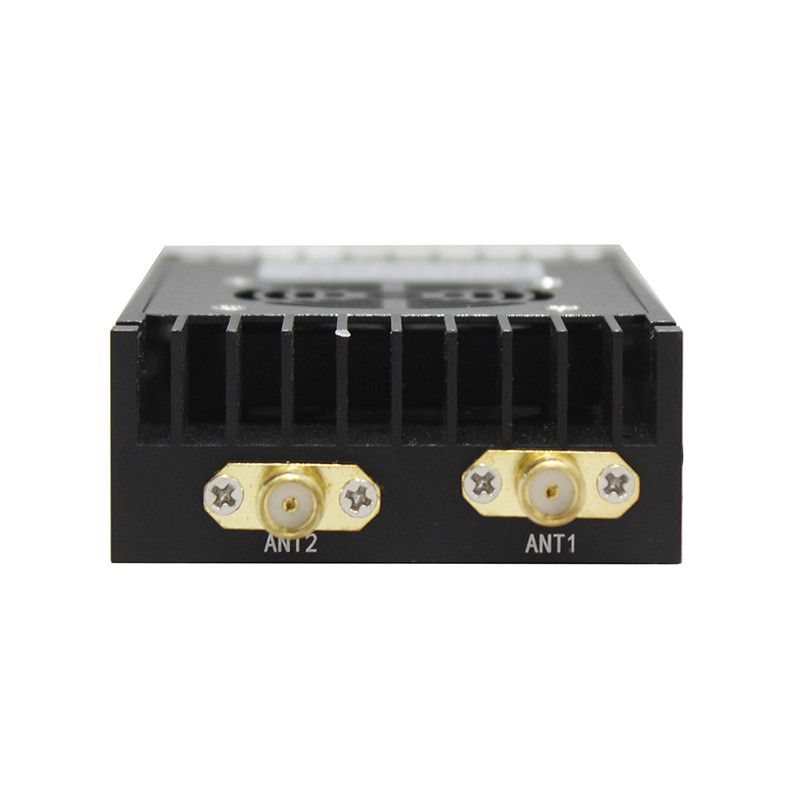

Nhìn phía sau

1 Nhãn nhãn sản phẩm

2 Khẩu không khí - cho quạt làm mát

3 ANT2 Cổng - ăng-ten phụ trợ, hoạt động như là tiếp nhận phụ trợ, không truyền.

4 Cổng ANT1 ️ Ứng ăng-ten chính, chế độ làm việc là truyền / nhận TDD.

Truyền thông hàng loạt

Vui lòng sử dụng một cáp bộ chuyển đổi 3.3V USB đến TTL để kết nối máy tính và thiết bị (TTL)

Trên công cụ gỡ lỗi hàng loạt của bạn, vui lòng chọn đúng cổng hàng loạt, và các thiết lập khác như dưới:

Baud: 115200bps

Dữ liệu: 8 bit

Tỷ lệ ngang nhau: Không

Dừng: 1 bit

Ghi chú về ứng dụng

Nó có thể nhận ra liên lạc không dây hai chiều dài, giao tiếp hai chiều điểm đến điểm, hoặc giao tiếp hai chiều điểm đến nhiều điểm.Nếu giao tiếp giữa hai nút truy cập cần được chuyển qua nút trung tâm, mỗi nút nằm trong cùng một mạng cục bộ không dây và tất cả các nút truy cập liên lạc với nút trung tâm để chia sẻ băng thông không dây,và thiết bị tự động phân bổ tốc độ hệ thống đồng đều. Việc truyền dữ liệu từ nút trung tâm đến nút truy cập được gọi là downlink, và việc truyền dữ liệu từ nút truy cập đến nút trung tâm được gọi là uplink.Trong giao tiếp điểm đến điểm hoặc điểm đến nhiều điểm, downlink và uplink chia sẻ băng thông không dây. Khi thiết bị được vận chuyển, cài đặt mặc định là tỷ lệ tốc độ uplink so với tốc độ downlink = 4:1Vì vậy, nếu sử dụng thiết bị để truyền video IP Camera, camera IP nên được kết nối với nút truy cập.Thiết bị sẽ tự động và năng động điều chỉnh tốc độ truyền không dây theo dòng dữ liệu được vận chuyểnVì vậy, khi sử dụng thiết bị để truyền video IP Camera, bạn có thể sử dụng các thiết bị khác nhau.có thể tăng khoảng cách truyền không dây bằng cách giảm thích hợp tỷ lệ bit mã hóa video IP Camera.

Ứng dụng

Nội dung bao bì

Chỉ để tham khảo, có thể thay đổi cho mỗi dự án.

Về LinkAV

Youtube|Trang web chính thức|LinkedIn |Facebook|Alibaba
Được thành lập vào năm 2005, LinkAV đã dành riêng cho việc thiết kế và sản xuất các hệ thống truyền tải video / dữ liệu không dây di động bao gồm COFDM, IP MESH và loạt 4G-LTE,với một nhóm kỹ sư chuyên nghiệp để cung cấp dịch vụ phù hợp (OEM). LinkAV phục vụ một cơ sở khách hàng đa dạng, đòi hỏi cao từ cảnh sát / quân đội đến công dân bình thường, từ UAV đến UGV / Robot, từ mỏ dầu đến rừng, từ nước ngoài đến Trung Quốc đại lục.

LinkAV là một nhà sản xuất hàng đầu Trung Quốc (OEM) của các hệ thống thông tin và truyền thông không dây sáng tạo.Các hệ thống liên kết dữ liệu tiên tiến của chúng tôi là lý tưởng cho các giao tiếp quan trọng trong các hệ thống không người lái chiến thuật như các phương tiện mặt đất không người lái (UGV), các phương tiện bay không người lái (drones, UAVs) và các phương tiện mặt đất không người lái (USVs), và được thiết kế với tính di động và đáng tin cậy trên hết.

Lợi ích của chúng ta

■ Hơn 15 năm kinh nghiệm trong các giải pháp truyền thông không dây.

■ Chất lượng sản phẩm cao, giá cả cạnh tranh và MOQ thấp

■ Đội ngũ kỹ thuật trước bán hàng và sau bán hàng xuất sắc.

■ Phản ứng nhanh chóng và giao hàng nhanh chóng.

■ Hỗ trợ OEM.
