UAV bay tần số dài liên kết dữ liệu video MANET AES256
Lời giới thiệu

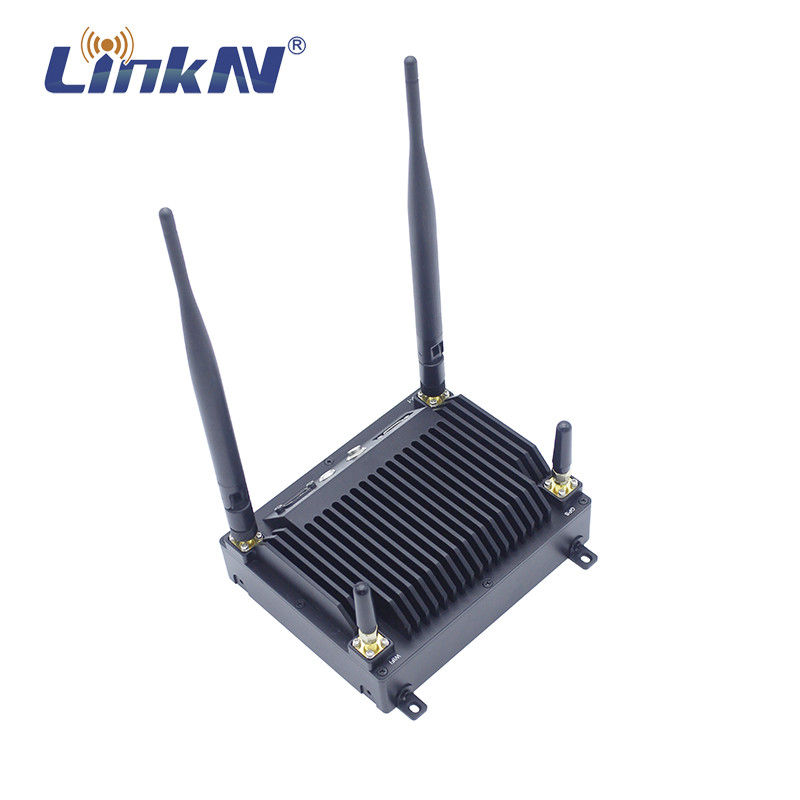

MANET9402 là một máy thu MANET (Mobile Ad Hoc Network) mạnh mẽ được thiết kế đặc biệt cho truyền dữ liệu video UAV. Dựa trên giải pháp FPGA,nó hỗ trợ FHSS (Frequency Hopping) và IFS (Intelligent Frequency Selection)Nó là lý tưởng cho một loạt các triển khai lưới như an ninh công cộng, cảnh sát vũ trang, kiểm soát hỏa hoạn và.Khả năng đa bước nhảy của nó có thể làm tăng đáng kể khoảng cách truyền, mỗi bước nhảy có thể bao phủ 50-120km không đối không (LOS). Tốc độ dữ liệu lên đến 56Mbps cho phép nó truyền video, dữ liệu và âm thanh cùng một lúc một cách dễ dàng.Mã hóa AES256 đảm bảo an ninh truyền dữ liệu.
Đặc điểm
■ Hỗ trợ mạng di động đặc biệt (MANET)
■ Tần số 1300-1500MHz (70MHz-6GHz có thể tùy chỉnh)
■ Hỗ trợ FHSS và IFS (Chọn tần số thông minh)
■ Hỗ trợ mã hóa AES256
■ Điện năng 2x5W
■ Tốc độ truyền dữ liệu lên đến 56Mbps
■ Hỗ trợ tối đa 32 nút
■ Hỗ trợ GPS/BD/GLONASS (GNSS)
■ Truyền dữ liệu IP hoàn toàn minh bạch
■ Hỗ trợ quản lý WebUI
■ Với đầu vào HDMI
Thông số kỹ thuật
| Các thông số RF | |
| Tần số mặc định | 1300-1500MHz (70MHz-6GHz có thể tùy chỉnh) |
| Băng thông kênh | 2.5M/5M/10M/20MHz (40MHz tùy chọn) |
| Hình sóng RF | TDD-COFDM (2T2R) |
| Năng lượng đầu ra | 2x5W, điều chỉnh bước 1dBm |
| Nhận biết sự nhạy cảm | -100dBm @ 2,5MHz |
| Loại điều chế | BPSK/QPSK/16QAM/64QAM (được điều chỉnh) |
| FHSS | Tùy chọn (> 1000 hop/s) |
| IFS | Tùy chọn |
| Các tham số mạng | |
| Kích thước mạng | Tối đa 32 nút |
| Khả năng Multi-hop | 15 hop (thông điệp ngắn); 10 hop (tiếng nói); 8 hop (video) |
| Phạm vi |
70-120km (Air-to-Air LOS) 30 khoảng cách dài (LOS từ mặt đất đến mặt đất) |
| Tỷ lệ dữ liệu | Tối đa 28Mbps@10MHz & 56Mbps@20MHz |
| Tiếp tục | 7ms@2.5MHz/hop |
| Tốc độ di chuyển | > 1000km/h |
| Thời gian bắt đầu | 27s |
| Định vị | GPS/BD/GLONASS (GNSS) |
| Thời gian truy cập mạng | < 1s |
| Mở rộng mạng | WIFI AP |
| Các thông số điện | |
| Điện áp hoạt động | 12-36V DC |
| Tiêu thụ năng lượng | ≤ 237dBm |
| Vật lý/Môi trường | |
| Trọng lượng | 820g |
| Kích thước | 142*116*40mm |
| Làm việc tạm thời. | -40°C~70°C |
| Giao diện | |
| Giao diện LAN | *1 |
| Giao diện hàng loạt | RS232*1 (hoặc TTL) |
| Giao diện video | Mini HDMI*1 |

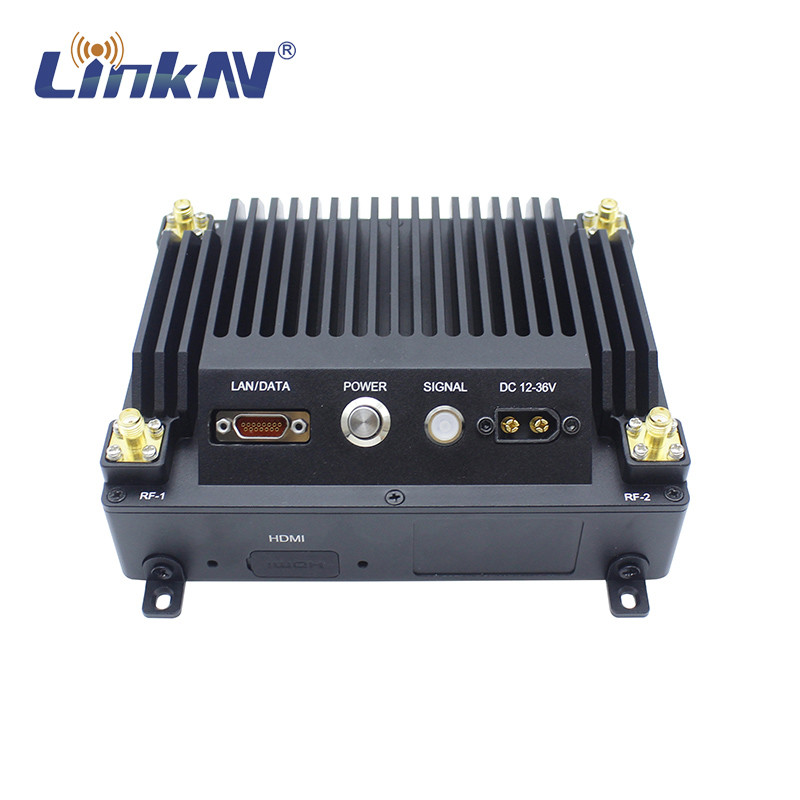

Mô tả giao diện
1. Giao diện ăng-ten GPS, SMA F
2. Giao diện ăng-ten WIFI/LoRa, SMA F
3Giao diện ăng-ten mesh-2, SMA F
4. Ức gắn x4
5Đĩa tên.
6. Giao diện đầu vào nguồn (XT60)
7. Chỉ báo tín hiệu
| SNR | Chất lượng liên kết | Topology Color |
| SNR ≥ 17 | Tốt lắm. | Xanh sâu |
| 12 ≤ SNR < 17 | Tốt lắm. | Xanh nhạt |
| 7 ≤ SNR < 12 | Được rồi. | Màu vàng |
| 2 ≤ SNR <7 | Trung bình | Cam |
| -10 < SNR <2 | Không tốt | Màu đỏ |
| SNR = -10 | Không kết nối. | N/A |
8. Nút bật
9. HDMI giao diện đầu vào, Mini HDMI
10. Giao diện LAN/TTL (kết nối J30J-15TJ, PIN 1, 2, 3 và 4 cho LAN, PIN 5, 6 và 7 cho TTL GND, TX và RX)
11Giao diện ăng-ten MESH-1, SMA F
