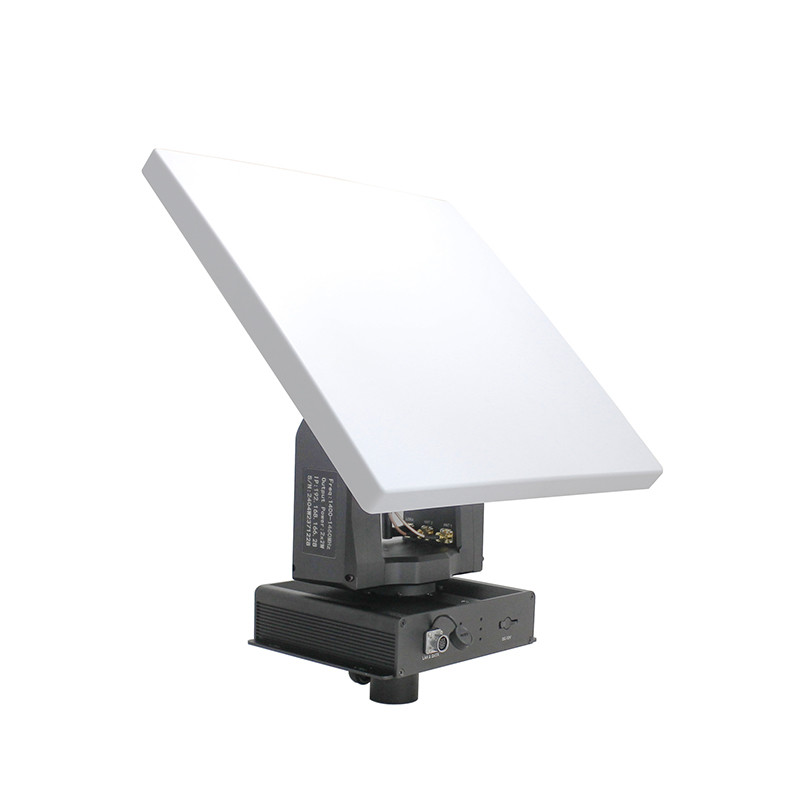

Máy theo dõi ăng-ten tự động UAV tầm xa với liên kết dữ liệu 4W MESH
Lời giới thiệu
LKAV-3618DM là một trạm mặt đất với ăng-ten theo dõi tự động được thiết kế cho giao tiếp đường dài.Nó có một mô-đun theo dõi GPS tích hợp và hỗ trợ các ăng-ten hướng khác nhau để theo dõi UAV (mô-đun GPS trên không)Thực hiện chức năng theo dõi tự động của ăng-ten hướng để cải thiện khoảng cách giao tiếp.Mô-đun GPS cung cấp thông tin tọa độ cho mô-đun liên kết dữ liệu để truyền minh bạchSau khi truyền nó đến trạm mặt đất, trạm mặt đất tính toán góc trỏ,để ăng-ten bảng điều khiển mặt đất luôn có thể được sắp xếp với UAV để duy trì hiệu ứng tiếp nhận không dây tốt nhất, do đó cải thiện đáng kể khoảng cách truyền không dây.
Đặc điểm
■ Mô-đun dữ liệu IP MESH tích hợp (MANET)
■ Mô-đun LoRa tích hợp 433MHz 22dBm
■ Mô-đun GPS toàn hệ thống hiệu suất cao tích hợp
■ Tần số 1400MHz-1460MHz (350MHz-4GHz có thể tùy chỉnh)
■ Tốc độ truyền dữ liệu lên đến 82Mbps
■ Hỗ trợ tối đa 64 nút
■ Truyền dữ liệu IP hoàn toàn minh bạch
■ Hỗ trợ dữ liệu hàng loạt TTL
■ Hỗ trợ mã hóa AES256
■ Với bộ cảm biến kép để đạt được chỉ chính xác cao.
■ thuật toán hiệu chuẩn tự động khi khởi động
■ Tự động bắt đầu theo dõi sau khi nhận được dữ liệu GPS hợp lệ
■ Hỗ trợ lắp đặt chân ba và ống hút
■ Máy lái chất lượng cao và mạnh mẽ
■ Vòng trượt không xoắn 360 độ
■ Thiết kế bền IP65 để sử dụng trong môi trường khắc nghiệt
■ Thiết kế nhỏ gọn và dễ vận hành

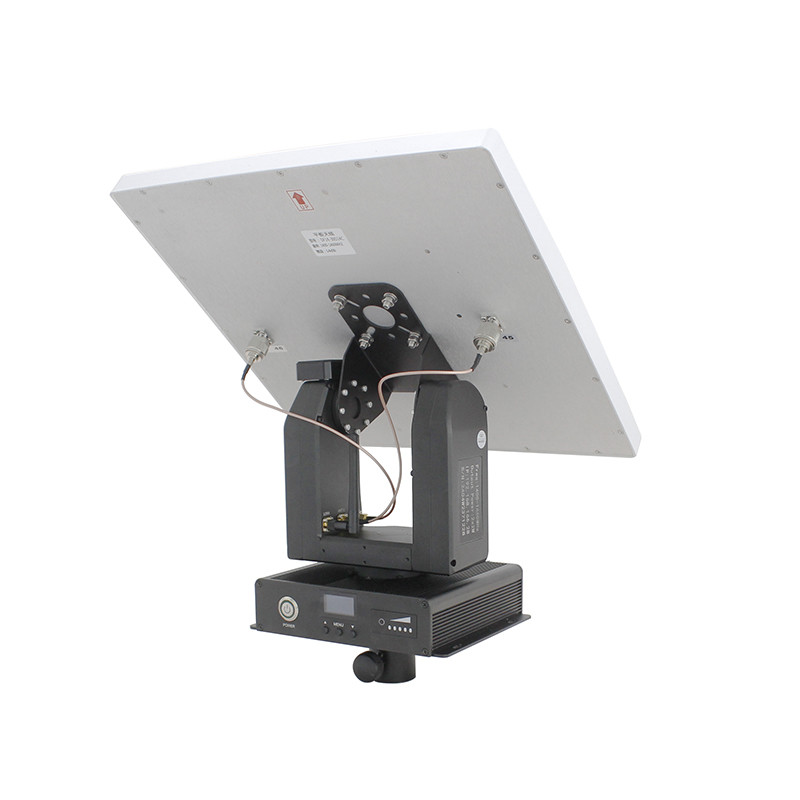

Mô tả bảng
1 ăng-ten bảng chỉ đạo, 14dBi, 1400-1460MHz
2 ăng-ten GPS
3 Giao diện ăng-ten liên kết dữ liệu 1 & 2, SMA-F
4 Giao diện ăng-ten liên kết LoRa, SMA-F
5 Màn hình LCD
6 Bấm nút nguồn
7 Menu, nút lên và xuống
8 Cơ sở cho chân ba chân
9 Chỉ số pin
10 Bảng tên
Thông số kỹ thuật
| Đặc điểm RF | |
| Tần số làm việc | 1400-1460MHz (562-612MHz) |
| Băng thông kênh | 2M/5M/10M/20M/40MHz |
| Kênh RF | 2T2R |
| Năng lượng đầu ra | 36dBm (2x2W) |
| Đặc điểm của PTZ | |
| Động lực mô-tơ | 30N*m |
| góc xoay | 360° ngang, 90° dọc |
| Độ chính xác góc | ±2° |
| Tốc độ động cơ tối đa | 0.21s/60° |
| Giao diện | |
| Giao diện RF | N*2, SMA*1 |
| Giao diện LAN | Bộ kết nối không khí chống nước |
| Giao diện điện | Bộ kết nối không khí chống nước |
| Đặc điểm mạng | |
| Phạm vi truyền | 30-Long Distance |
| Dữ liệu thông | 82Mbps |
| Mã hóa | AES256 |
| Đặc điểm vật lý/Môi trường | |
| Kích thước | 396*306*166mm |
| Trọng lượng | 4.8kg (w/ pin) |
| Làm việc tạm thời. | -20° ~ +60° |
| Mức IP | IP65 |
| Đặc điểm điện | |
| Cung cấp điện | 16.8V/5A |
| Tiêu thụ năng lượng | < High Power |
| Khả năng pin | 14.8V/13Ah |
| Thời lượng pin | 4-6 giờ |
Nội dung bao bì
Chỉ để tham khảo, có thể thay đổi cho mỗi dự án.
| Điểm | Mô hình | Mô tả | Qty |
| 1 | LKAV-3618DM | Trạm mặt đất | 1 |
| 2 | N/A | Cáp LAN/Data 9pin | 1 |
| 3 | N/A | Cáp điện 3pin | 1 |
| 4 | N/A | Bộ điều hợp điện, 16,8V/5A | 1 |
| 5 | N/A | Bộ chân ba (2m) | 1 |
