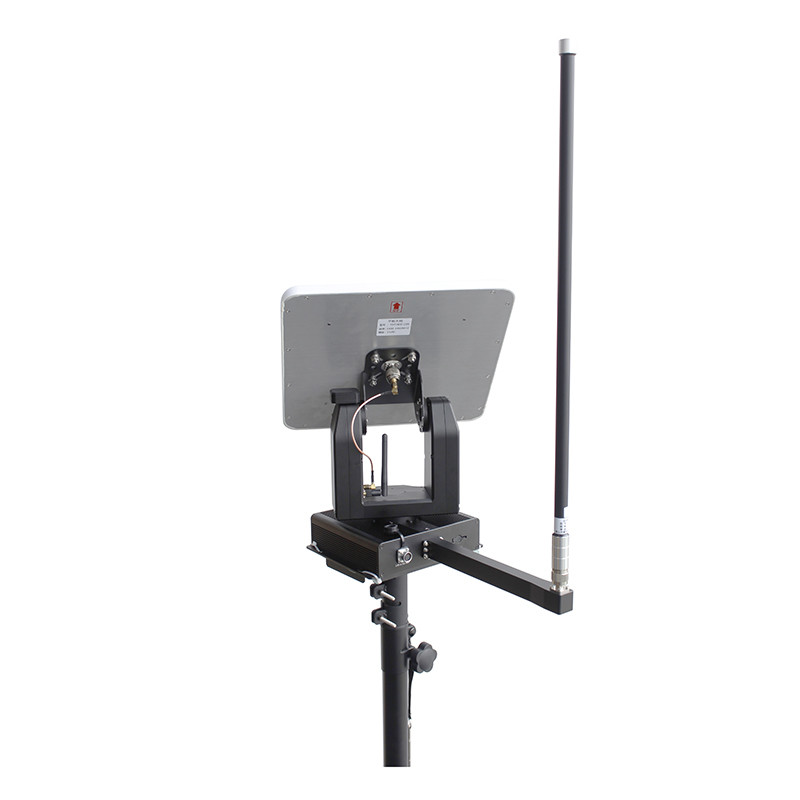

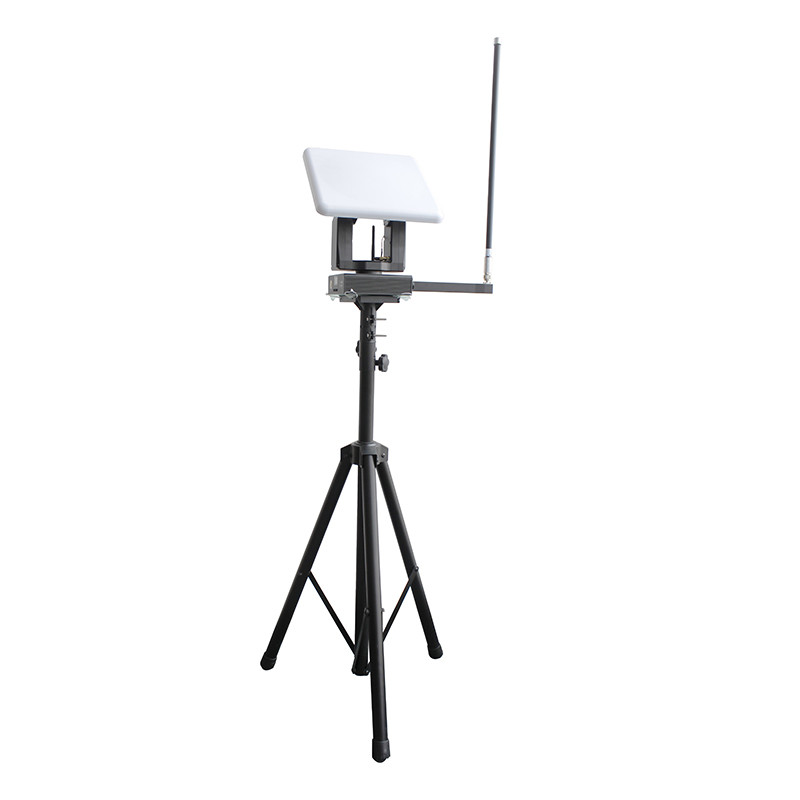

Máy theo dõi ăng-ten tự động cho UAV Drone tầm xa
Lời giới thiệu
LKAV-9301DM là một trạm mặt đất ăng-ten theo dõi tự động UAV được thiết kế để giao tiếp đường dài.Nó có một mô-đun theo dõi GPS tích hợp và hỗ trợ các ăng-ten hướng khác nhau để theo dõi UAV (mô-đun GPS trên không)Thực hiện chức năng theo dõi tự động của ăng-ten hướng để cải thiện khoảng cách giao tiếp.Mô-đun GPS cung cấp thông tin tọa độ cho mô-đun liên kết dữ liệu để truyền minh bạchSau khi truyền nó đến trạm mặt đất, trạm mặt đất tính toán góc trỏ,để ăng-ten bảng điều khiển mặt đất luôn có thể được sắp xếp với UAV để duy trì hiệu ứng tiếp nhận không dây tốt nhất, do đó cải thiện đáng kể khoảng cách truyền không dây.
Đặc điểm
■ Mô-đun dữ liệu IP MESH tích hợp (MANET)
■ Mô-đun LoRa tích hợp 433MHz 22dBm
■ Mô-đun GPS toàn hệ thống hiệu suất cao tích hợp
■ Tần số 1300-1500MHz (70MHz-6GHz có thể tùy chỉnh)
■ Tăng tần số (FHSS) và chọn tần số thông minh (IFS) tùy chọn
■ Hỗ trợ mã hóa AES256
■ Lượng sản xuất 2x40dBm
■ Tốc độ truyền dữ liệu lên đến 56Mbps
■ Hỗ trợ tối đa 32 nút
■ Truyền dữ liệu IP hoàn toàn minh bạch
■ Hỗ trợ quản lý Web
■ Với bộ cảm biến kép để đạt được chỉ chính xác cao.
■ thuật toán hiệu chuẩn tự động khi khởi động
■ Tự động bắt đầu theo dõi sau khi nhận được dữ liệu GPS hợp lệ
■ Hỗ trợ lắp đặt chân ba và ống hút
■ Máy lái chất lượng cao và mạnh mẽ
■ Vòng trượt không xoắn 360 độ
■ Thiết kế bền IP65 để sử dụng trong môi trường khắc nghiệt
■ Thiết kế nhỏ gọn và dễ vận hành
Mô tả bảng
1 ăng-ten GPS
2 Giao diện ăng-ten bảng hướng, SAM F
3 LoRa giao diện ăng-ten liên kết, SMA F
4 Nút bật
5 màn hình OLED (1.3 ′′) và nút cấu hình (lên, xuống và menu)
6 Chỉ số pin
7 Giao diện ăng-ten đa hướng, SAM F
8 cổng LAN & Serial 9 pin kết nối hàng không (1-4pin cho LAN 1236; 5-7pin cho TTL TX, RX, GND; 8-9pin không được sử dụng hoặc cho RS232 TX, RX.)
9 Giao diện đầu vào nguồn DC, chống nước
Thông số kỹ thuật
| Các thông số RF | |
| Tần số mặc định | 1300-1500MHz (70MHz-6GHz có thể tùy chỉnh) |
| Băng thông kênh | 2.5M/5M/10M/20MHz (40MHz tùy chọn) |
| Hình sóng RF | TDD-COFDM (2T2R) |
| Năng lượng đầu ra | 2x40dBm, điều chỉnh bước 1dBm |
| Nhận biết sự nhạy cảm | -100dBm @ 2,5MHz |
| Loại điều chế | BPSK/QPSK/16QAM/64QAM (được điều chỉnh) |
| FHSS | Tùy chọn (> 1000 hop/s) |
| IFS | Tùy chọn |
| Đặc điểm của PTZ | |
| Động lực mô-tơ | 30N*m |
| góc xoay | 360° ngang, 90° dọc |
| Độ chính xác góc | ±2° |
| Tốc độ động cơ tối đa | 0.21s/60° |
| Giao diện | |
| Giao diện RF | N F*1, SMA F*2 |
| Giao diện LAN | Bộ kết nối không khí chống nước |
| Giao diện điện | Bộ kết nối không khí chống nước |
| Đặc điểm mạng | |
| Phạm vi truyền | 100-Long Distance |
| Dữ liệu thông | 56Mbps |
| Mã hóa | AES128/AES256 |
| Đặc điểm vật lý/Môi trường | |
| Kích thước | 416*396*306mm |
| Trọng lượng | 6.80kg (w/ pin) |
| Làm việc tạm thời. | -20° ~ +60° |
| Mức IP | IP65 |
| Đặc điểm điện | |
| Cung cấp điện | 16.8V/5A |
| Tiêu thụ năng lượng | Khoảng 100W trung bình |
| Khả năng pin | 14.8V/13Ah |
| Thời lượng pin | Khoảng 4 tiếng. |
Nội dung bao bì
Chỉ để tham khảo, có thể thay đổi cho mỗi dự án.
| Điểm | Mô hình | Mô tả | Qty |
| 1 | LKAV-9301DM | Trạm mặt đất | 1 |
| 2 | N/A | Cáp LAN/Data, 9pin | 1 |
| 3 | N/A | Cáp điện, 3pin | 1 |
| 4 | N/A | Bộ điều hợp điện, 16,8V/5A | 1 |
| 5 | N/A | Bộ chân ba (2m) | 1 |
