LKAV3624&3203 Long Range UGV Video Data Link CAN Control Mã hóa AES âm thanh hai chiều
Lời giới thiệu
LKAV-3624 & 3203 là một hệ thống truyền hình video 8 kênh mạnh mẽ được thiết kế đặc biệt cho các ứng dụng Excavator không người lái, Backhoe Loader, Wheel Loader và UGV.Nó có đầu vào video 8 kênh (1080p AHD), CAN để điều khiển, nhúng âm thanh, đầu ra điện RF 2x2W và phạm vi truyền lên đến 2km NLOS (5-10km LOS).
Đặc điểm
■ 580 ± 20MHz điều chỉnh tần số
■ Tốc độ truyền dữ liệu lên đến 82Mbps
■ Điện năng RF 2x2W
■ Dải bay lên đến 2km NLOS (5-10km LOS)
■ DVR tích hợp hỗ trợ điều khiển ứng dụng và chuyển đổi chế độ
■ Hỗ trợ âm thanh hai chiều
■ Hỗ trợ điều khiển CAN
■ Hỗ trợ đầu vào điện DC 10-30V
■ Với đầu ra HDMI trên RX
■ Hỗ trợ mã hóa AES
■ Hỗ trợ GPS
■ Khung hợp kim nhôm máy bay chắc chắn
Thông số kỹ thuật TX
| Tần số làm việc | 562-612MHz |
| Phương thức điều chỉnh | BPSK/QPSK/16-QAM/64-QAM/CCK |
| Năng lượng đầu ra RF | 36dBm (2x2W) |
| Dải băng thông RF | 2M/5M/10M/20MHz/40MHz |
| Tính nhạy cảm số | 96dBm@5MHz BPSK |
| Tỷ lệ dữ liệu | Tối đa 82Mbps |
| Giao diện đầu vào video | 8x 4-Pin GX12 Aviation Connector |
| Giao diện LAN | 3x RJ45 |
| Định dạng video | 1080p/1080i/720p/720i |
| Mã hóa video | H.264/H.265 |
| Giao diện RF | N F x2 |
| Giao diện GPS | SMA F x1 |
| Giao diện micro | Bộ kết nối hàng không GX12 3 chân |
| Giao diện loa | Bộ kết nối hàng không GX12 3 chân |
| CAN Interface | Bộ kết nối hàng không GX12 2 chân |
| Mã hóa | AES |
| Điện áp hoạt động | DC 24V (10-30V) |
| Giao diện điện | Bộ kết nối máy bay 3 chân |
| Kích thước | 356x200x62mm (không có ăng-ten) |
| Trọng lượng | 3.45kg (không có ăng-ten) |
| Làm việc tạm thời. | -20°C~70°C |
| Tiêu thụ năng lượng | TBA |
Thông số kỹ thuật RX
| Tần số làm việc | 562-612MHz |
| Phương thức điều chỉnh | BPSK/QPSK/16-QAM/64-QAM/CCK |
| Năng lượng đầu ra RF | 36dBm (2x2W) |
| Dải băng thông RF | 2M/5M/10M/20MHz/40MHz |
| Tính nhạy cảm số | 96dBm@5MHz BPSK |
| Tỷ lệ dữ liệu | Tối đa 82Mbps |
| Giao diện đầu ra video | 1x HDMI |
| Giao diện LAN | 1x RJ45 |
| Định dạng video | 1080p/1080i/720p/720i |
| Mã hóa video | H.264/H.265 |
| Giao diện RF | N F x2 |
| Giao diện GPS | SMA F x1 |
| Giao diện micrô PTT | Jack tai nghe 2x 3,5mm |
| CAN Interface | Bộ kết nối hàng không GX12 2 chân |
| Mã hóa | AES |
| Điện áp hoạt động | DC 24V (10-30V) |
| Giao diện điện | Bộ kết nối máy bay 3 chân |
| Kích thước | 483x300x45mm (không có ăng-ten) |
| Trọng lượng | 3.45kg (không có ăng-ten) |
| Làm việc tạm thời. | -20°C~70°C |
| Tiêu thụ năng lượng | TBA |
TX Panel phía trước
1 Giao diện micrô
2 Giao diện loa
3 CAN Interface
4 Chỉ báo tín hiệu ️ thông thường nhấp nháy nhanh màu đỏ/xanh
| Tình trạng chỉ số | Sức mạnh tín hiệu | |||
| Vẫn xanh. | Kết nối là vững chắc. | |||
| Đỏ/Xanh nhấp nháy gián đoạn | Kết nối sẽ bị ngắt. | |||
| Đỏ vẫn còn. | Không thể thiết lập liên kết | |||
| Đỏ nhấp nháy | Liên kết không ổn định | |||
| SNR | Màu chỉ số | Tần số nhấp nháy | Topology Color | Giá trị topology |
| 0 | Màu đỏ | N/A | Xanh | 0 |
| 1-12 | Đỏ nhấp nháy | 350ms | Xanh | 1-12 |
| 13-25 | Đỏ/Xanh nhấp nháy | 350ms | Xanh | 13-25 |
| 26-35 | Nhấp nháy xanh | 350ms | Xanh | 26-35 |
| 36-70 | Vẫn xanh. | N/A | Xanh | 36-70 |
| > 70 | Đỏ nhấp nháy | 120ms | Xanh | > 70 |
5 Nút bấm điện Bấm để bật/tắt.
6 Giao diện LAN1 RJ45.

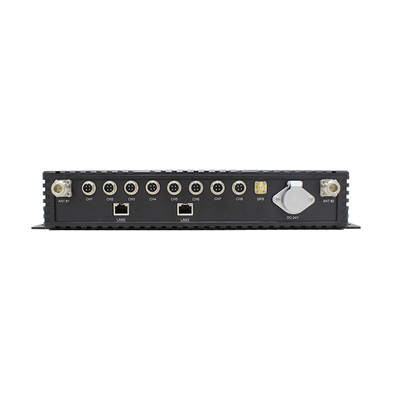

TX Back Panel
1 MESH Antenna Interface N F
2 CH1 Video Input 4 pin GX12, với đầu ra điện DC 12V.
3 CH2 Video Input 4 pinGX12, với nguồn điện DC 12V.
4 CH3 Video Input 4 pinGX12, với đầu ra điện DC 12V.
5 CH4 Video Input 4 pinGX12, với nguồn điện DC 12V.
6 CH5 Video Input 4 pinGX12, với đầu ra điện DC 12V.
7 CH6 Video Input 4 pinGX12, với đầu ra điện DC 12V.
8 CH7 Video Input 4 pinGX12, với đầu ra điện DC 12V.
9 CH8 Video Input 4 pinGX12, với đầu ra điện DC 12V.
10 Giao diện ăng-ten GPS SMA F.
11 Power Input Interface 3 pin connector hàng không, DC 10-30V.
12 MESH Antenna Interface N F
13 LAN2 cổng RJ45.
14 cổng LAN3 RJ45.
Bảng trước RX
1 Bấm nút bật Bấm để bật/tắt.
2 Chỉ báo tín hiệu
| Tình trạng chỉ số | Sức mạnh tín hiệu | |||
| Vẫn xanh. | Kết nối là vững chắc. | |||
| Đỏ/Xanh nhấp nháy gián đoạn | Kết nối sẽ bị ngắt. | |||
| Đỏ vẫn còn. | Không thể thiết lập liên kết | |||
| Đỏ nhấp nháy | Liên kết không ổn định | |||
| SNR | Màu chỉ số | Tần số nhấp nháy | Topology Color | Giá trị topology |
| 0 | Màu đỏ | N/A | Xanh | 0 |
| 1-12 | Đỏ nhấp nháy | 350ms | Xanh | 1-12 |
| 13-25 | Đỏ/Xanh nhấp nháy | 350ms | Xanh | 13-25 |
| 26-35 | Nhấp nháy xanh | 350ms | Xanh | 26-35 |
| 36-70 | Vẫn xanh. | N/A | Xanh | 36-70 |
| > 70 | Đỏ nhấp nháy | 120ms | Xanh | > 70 |
Nút chế độ 3 Đấm để chuyển đổi giữa chế độ toàn màn hình, màn hình bốn phân chia, màn hình tám phân chia và màn hình chín phân chia.
4 Bấm nút chuyển đổi để chọn CAM01, CAM02, CAM03...CAM08.
5 CAN Interface 2 Pin máy bay kết nối.
6 Giao diện giao tiếp

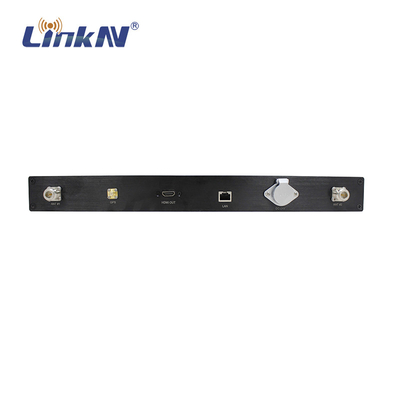

Bảng phía sau RX
1 MESH Antenna Interface N F
2 Giao diện ăng-ten GPS SMA F.
3 Giao diện đầu ra HDMI.
4 Cổng LAN RJ45.
5 Cổng đầu vào điện 3 pin cắm máy bay, DC 10-30V.
Ứng dụng
Về LinkAV
Youtube|Trang web chính thức|LinkedIn |Facebook|Alibaba
Được thành lập vào năm 2005, LinkAV đã dành riêng cho việc thiết kế và sản xuất các hệ thống truyền tải video / dữ liệu không dây di động bao gồm COFDM, IP MESH và loạt 4G-LTE,với một nhóm kỹ sư chuyên nghiệp để cung cấp dịch vụ phù hợp (OEM). LinkAV phục vụ một cơ sở khách hàng đa dạng, đòi hỏi cao từ cảnh sát / quân đội đến công dân bình thường, từ UAV đến UGV / Robot, từ mỏ dầu đến rừng, từ nước ngoài đến Trung Quốc đại lục.
LinkAV là một nhà sản xuất hàng đầu Trung Quốc (OEM) của các hệ thống thông tin và truyền thông không dây sáng tạo.Các hệ thống liên kết dữ liệu tiên tiến của chúng tôi là lý tưởng cho các giao tiếp quan trọng trong các hệ thống không người lái chiến thuật như xe không người lái (UGV), các phương tiện bay không người lái (drones, UAVs) và các phương tiện mặt đất không người lái (USVs), và được thiết kế với khả năng di chuyển và độ tin cậy trên hết.
Lợi ích của chúng ta
■ Hơn 15 năm kinh nghiệm trong các giải pháp truyền thông không dây.
■ Chất lượng sản phẩm cao, giá cả cạnh tranh và MOQ thấp
■ Đội ngũ kỹ thuật trước bán hàng và sau bán hàng xuất sắc.
■ Phản ứng nhanh chóng và giao hàng nhanh chóng.
■ Hỗ trợ OEM
Câu hỏi thường gặp
Q1: Bạn là một nhà sản xuất hoặc một công ty thương mại?
Chúng tôi là nhà sản xuất chuyên về hệ thống truyền tải không dây.
Q2: Tại sao tôi nên chọn bạn?
Bạn sẽ nhận được giá cạnh tranh, chất lượng hàng đầu, dịch vụ hài lòng và bảo hành lâu dài.
Q3: Tôi có thể có loại dịch vụ sản phẩm nào?
Dịch vụ OEM & ODM.
Q4: Bạn cung cấp loại bảo hành nào?
Chúng tôi cung cấp bảo hành 1 năm và bảo trì suốt đời.
Q5: Điều khoản thanh toán là gì?
Chúng tôi chấp nhận chuyển khoản ngân hàng, PayPal, hoặc thanh toán bằng tiền mặt.
Q6: Bao bì & vận chuyển?
Thùng carton màu nâu trung tính & Tàu qua DHL, FedEx, UPS, TNT hoặc bằng đường hàng không / biển.
Q7: Bao lâu để giao hàng?
1-3 tuần cho mô hình thông thường và 3-5 tuần cho mô hình tùy chỉnh.
Q8: Tôi có thể đặt 1 mẫu để thử không?
Vâng, chúng tôi chào đón đơn đặt hàng mẫu, các mẫu hỗn hợp được chấp nhận.
Q9: Bạn có giới hạn MOQ không?
Không giới hạn, 1 phần trăm là chấp nhận được.
Q10: Có được in logo của tôi trên sản phẩm không?
Vâng, xin vui lòng thông báo cho chúng tôi chính thức trước khi sản xuất và xác nhận thiết kế đầu tiên
