LKAV 3624&3203 1.5km UGV Video Data Link CAN Control Audio hai chiều DC 10-30V
Lời giới thiệu
LKAV-3624 & 3203 là một hệ thống truyền hình video 8 kênh mạnh mẽ được thiết kế đặc biệt cho các ứng dụng Excavator không người lái, Backhoe Loader, Wheel Loader và UGV.Nó có đầu vào video 8 kênh (1080p AHD), CAN để điều khiển, nhúng âm thanh, đầu ra điện RF 2x2W và phạm vi truyền lên đến 2km NLOS (5-10km LOS).
Đặc điểm
■ 580 ± 20MHz điều chỉnh tần số
■ Tốc độ truyền dữ liệu lên đến 82Mbps
■ Điện năng RF 2x2W
■ Dải bay lên đến 2km NLOS (5-10km LOS)
■ DVR tích hợp hỗ trợ điều khiển ứng dụng và chuyển đổi chế độ
■ Hỗ trợ âm thanh hai chiều
■ Hỗ trợ điều khiển CAN
■ Hỗ trợ đầu vào điện DC 10-30V
■ Với đầu ra HDMI trên RX
■ Hỗ trợ mã hóa AES
■ Hỗ trợ GPS
■ Khung hợp kim nhôm máy bay chắc chắn
Thông số kỹ thuật TX
| Tần số làm việc | 562-612MHz |
| Phương thức điều chỉnh | BPSK/QPSK/16-QAM/64-QAM/CCK |
| Năng lượng đầu ra RF | 36dBm (2x2W) |
| Dải băng thông RF | 2M/5M/10M/20MHz/40MHz |
| Tính nhạy cảm số | 96dBm@5MHz BPSK |
| Tỷ lệ dữ liệu | Tối đa 82Mbps |
| Giao diện đầu vào video | 8x 4-Pin GX12 Aviation Connector |
| Giao diện LAN | 3x RJ45 |
| Định dạng video | 1080p/1080i/720p/720i |
| Mã hóa video | H.264/H.265 |
| Giao diện RF | N F x2 |
| Giao diện GPS | SMA F x1 |
| Giao diện micro | Bộ kết nối hàng không GX12 3 chân |
| Giao diện loa | Bộ kết nối hàng không GX12 3 chân |
| CAN Interface | Bộ kết nối hàng không GX12 2 chân |
| Mã hóa | AES |
| Điện áp hoạt động | DC 24V (10-30V) |
| Giao diện điện | Bộ kết nối máy bay 3 chân |
| Kích thước | 356x200x62mm (không có ăng-ten) |
| Trọng lượng | 3.45kg (không có ăng-ten) |
| Làm việc tạm thời. | -20°C~70°C |
| Tiêu thụ năng lượng | TBA |
Thông số kỹ thuật RX
| Tần số làm việc | 562-612MHz |
| Phương thức điều chỉnh | BPSK/QPSK/16-QAM/64-QAM/CCK |
| Năng lượng đầu ra RF | 36dBm (2x2W) |
| Dải băng thông RF | 2M/5M/10M/20MHz/40MHz |
| Tính nhạy cảm số | 96dBm@5MHz BPSK |
| Tỷ lệ dữ liệu | Tối đa 82Mbps |
| Giao diện đầu ra video | 1x HDMI |
| Giao diện LAN | 1x RJ45 |
| Định dạng video | 1080p/1080i/720p/720i |
| Mã hóa video | H.264/H.265 |
| Giao diện RF | N F x2 |
| Giao diện GPS | SMA F x1 |
| Giao diện micrô PTT | Jack tai nghe 2x 3,5mm |
| CAN Interface | Bộ kết nối hàng không GX12 2 chân |
| Mã hóa | AES |
| Điện áp hoạt động | DC 24V (10-30V) |
| Giao diện điện | Bộ kết nối máy bay 3 chân |
| Kích thước | 483x300x45mm (không có ăng-ten) |
| Trọng lượng | 3.45kg (không có ăng-ten) |
| Làm việc tạm thời. | -20°C~70°C |
| Tiêu thụ năng lượng | TBA |

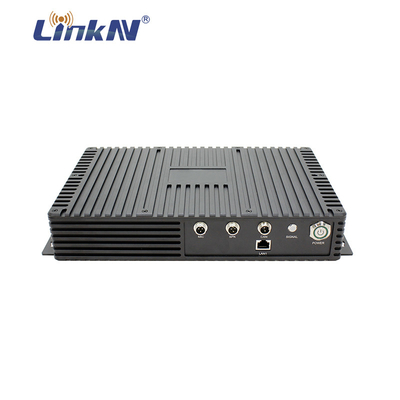

TX Panel phía trước
1 Giao diện micrô
2 Giao diện loa
3 CAN Interface
4 Chỉ báo tín hiệu ️ thông thường nhấp nháy nhanh màu đỏ/xanh
| Tình trạng chỉ số | Sức mạnh tín hiệu | |||
| Vẫn xanh. | Kết nối là vững chắc. | |||
| Đỏ/Xanh nhấp nháy gián đoạn | Kết nối sẽ bị ngắt. | |||
| Đỏ vẫn còn. | Không thể thiết lập liên kết | |||
| Đỏ nhấp nháy | Liên kết không ổn định | |||
| SNR | Màu chỉ số | Tần số nhấp nháy | Topology Color | Giá trị topology |
| 0 | Màu đỏ | N/A | Xanh | 0 |
| 1-12 | Đỏ nhấp nháy | 350ms | Xanh | 1-12 |
| 13-25 | Đỏ/Xanh nhấp nháy | 350ms | Xanh | 13-25 |
| 26-35 | Nhấp nháy xanh | 350ms | Xanh | 26-35 |
| 36-70 | Vẫn xanh. | N/A | Xanh | 36-70 |
| > 70 | Đỏ nhấp nháy | 120ms | Xanh | > 70 |
5 Nút bấm điện Bấm để bật/tắt.
6 Giao diện LAN1 RJ45.
TX Back Panel
1 MESH Antenna Interface N F
2 CH1 Video Input 4 pin GX12, với đầu ra điện DC 12V.
3 CH2 Video Input 4 pinGX12, với nguồn điện DC 12V.
4 CH3 Video Input 4 pinGX12, với đầu ra điện DC 12V.
5 CH4 Video Input 4 pinGX12, với nguồn điện DC 12V.
6 CH5 Video Input 4 pinGX12, với đầu ra điện DC 12V.
7 CH6 Video Input 4 pinGX12, với đầu ra điện DC 12V.
8 CH7 Video Input 4 pinGX12, với đầu ra điện DC 12V.
9 CH8 Video Input 4 pinGX12, với đầu ra điện DC 12V.
10 Giao diện ăng-ten GPS SMA F.
11 Power Input Interface 3 pin connector hàng không, DC 10-30V.
12 MESH Antenna Interface N F
13 LAN2 cổng RJ45.
14 cổng LAN3 RJ45.
Bảng trước RX
1 Bấm nút bật Bấm để bật/tắt.
2 Chỉ báo tín hiệu
| Tình trạng chỉ số | Sức mạnh tín hiệu | |||
| Vẫn xanh. | Kết nối là vững chắc. | |||
| Đỏ/Xanh nhấp nháy gián đoạn | Kết nối sẽ bị ngắt. | |||
| Đỏ vẫn còn. | Không thể thiết lập liên kết | |||
| Đỏ nhấp nháy | Liên kết không ổn định | |||
| SNR | Màu chỉ số | Tần số nhấp nháy | Topology Color | Giá trị topology |
| 0 | Màu đỏ | N/A | Xanh | 0 |
| 1-12 | Đỏ nhấp nháy | 350ms | Xanh | 1-12 |
| 13-25 | Đỏ/Xanh nhấp nháy | 350ms | Xanh | 13-25 |
| 26-35 | Nhấp nháy xanh | 350ms | Xanh | 26-35 |
| 36-70 | Vẫn xanh. | N/A | Xanh | 36-70 |
| > 70 | Đỏ nhấp nháy | 120ms | Xanh | > 70 |
Nút chế độ 3 Đấm để chuyển đổi giữa chế độ toàn màn hình, màn hình bốn phân chia, màn hình tám phân chia và màn hình chín phân chia.
4 Bấm nút chuyển đổi để chọn CAM01, CAM02, CAM03...CAM08.
5 CAN Interface 2 Pin máy bay kết nối.
6 Giao diện giao tiếp

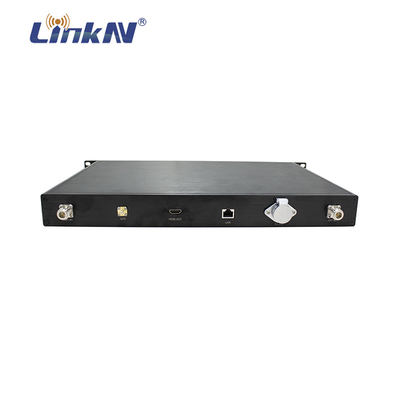

Bảng phía sau RX
1 MESH Antenna Interface N F
2 Giao diện ăng-ten GPS SMA F.
3 Giao diện đầu ra HDMI.
4 Cổng LAN RJ45.
5 Cổng đầu vào điện 3 pin cắm máy bay, DC 10-30V.
